¿Cuál es la diferencia entre los Workpiece Fixtures de bloque en V y los de mordazas perfiladas para tubos redondos?

Los bloques en V entran en contacto con los tubos redondos a lo largo de dos líneas, lo que proporciona centrado automático y buena estabilidad en la mayoría de las aplicaciones. Funcionan bien con diversos diámetros de tubo, pero concentran la fuerza de sujeción en las líneas de contacto. Los Workpiece Fixture con mordazas perfiladas se ajustan al perfil del diámetro exterior del tubo y distribuyen la fuerza de sujeción sobre un arco mayor. Esto reduce el riesgo de abolladuras en tubos de pared delgada, pero requiere mordazas específicas para cada tamaño de tubo. Los bloques en V ofrecen mayor flexibilidad para distintos diámetros, mientras que las mordazas perfiladas proporcionan un soporte superior en la producción de gran volumen de tamaños de tubo específicos.

¿Cómo puedo evitar que los tubos de pared delgada se aplasten en el dispositivo de sujeción?

Para evitar la distorsión de paredes delgadas es necesario controlar la fuerza de sujeción y proporcionar un soporte adecuado. Utilice mordazas con control de par o de presión regulada para aplicar una fuerza uniforme y moderada. Distribuya la presión de sujeción mediante varias mordazas ligeras en lugar de una sola mordaza de gran fuerza. Añada insertos para mordazas blandas de aluminio, latón o materiales poliméricos para amortiguar la interfaz de sujeción. En el caso de paredes muy delgadas, considere un soporte interno mediante mandriles expansibles, tapones sólidos o materiales de relleno temporales. Pruebe siempre la configuración en piezas de muestra para verificar que la sujeción no cause una deformación permanente.

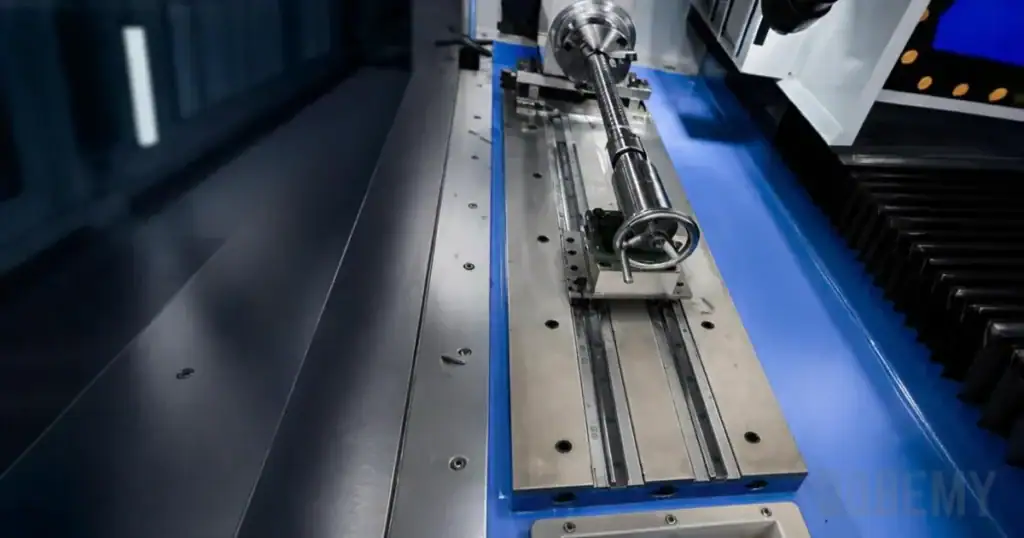

¿Puede el mismo dispositivo de fijación de piezas (Workpiece Fixture) sujetar tanto tubos redondos como cuadrados?

Algunos sistemas de fijación modulares admiten tanto tubos redondos como cuadrados mediante componentes intercambiables. Los sistemas de garras de cambio rápido incorporan bloques en V en un lado y superficies planas en el otro, lo que permite la conversión entre perfiles de tubo. Los fixtures universales con bloques y abrazaderas ajustables pueden reconfigurarse para diferentes formas. Sin embargo, estas soluciones versátiles suelen implicar tiempos de preparación más largos en comparación con los fixtures dedicados. Para la producción de gran volumen, los fixtures separados y optimizados para tubos redondos y cuadrados suelen ofrecer mayor eficiencia y mejor Repeatability.

¿Qué determina la longitud máxima de tubo que puede manejar un dispositivo de sujeción?

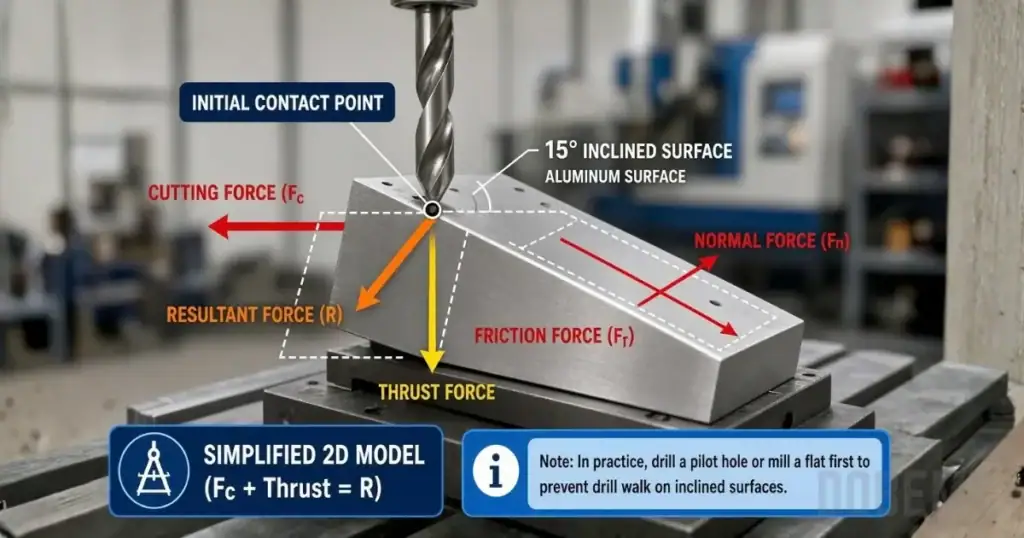

La longitud máxima del tubo depende de varios factores, entre ellos el tamaño del Worktable de la máquina, el alcance del husillo y los requisitos de apoyo. El Workpiece Fixture debe encajar dentro del envolvente de trabajo de la máquina y, al mismo tiempo, proporcionar un soporte adecuado para evitar la deflexión del tubo. Los tubos largos requieren varios puntos de apoyo a lo largo de su longitud, que normalmente se materializan mediante bloques en V ajustables o lunetas. El patrón de Drilling también influye en la longitud máxima, ya que el tubo debe posicionarse de modo que se alcancen todas las ubicaciones de los orificios. Se recomienda considerar el uso de soportes externos o soportes de suelo para los tubos que sobresalgan del Worktable de la máquina.

¿Cómo puedo garantizar un posicionamiento repetible de los orificios en todas las series de producción?

El posicionamiento repetible requiere referencias de datum consistentes y topes positivos. Establezca superficies de datum claras, como los extremos del tubo o características previamente mecanizadas. Utilice topes fijos o ajustables para posicionar los tubos en la ubicación axial correcta. Documente todos los ajustes del utillaje, incluidas las posiciones de los topes, la separación de las mordazas y la presión de sujeción. Elabore hojas de configuración con fotografías o diagramas que muestren la colocación correcta del tubo. Implemente calibres pasa/no pasa o una inspección del primer artículo para verificar el posicionamiento antes de la producción completa. El mantenimiento y la calibración periódicos del utillaje garantizan que estos puntos de referencia se mantengan precisos a lo largo del tiempo.
