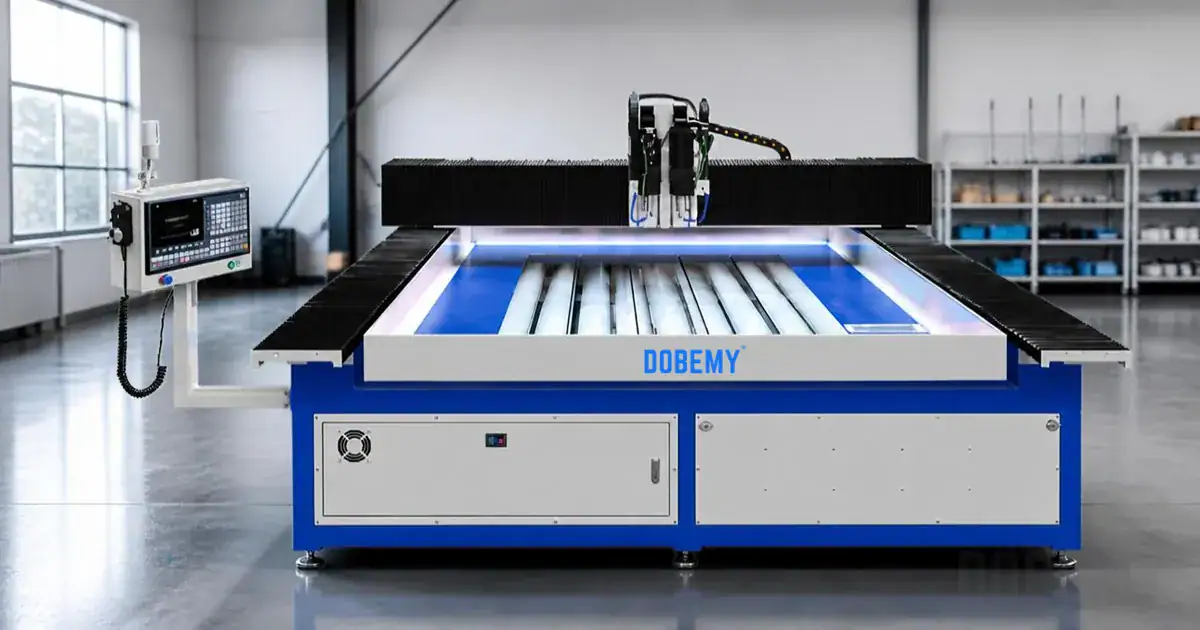

CNC-Gewindebohrmaschine für Schaltschränke und Elektrogehäuse: Anwendungsleitfaden

Die Auswahl einer Lösung mit CNC-Gewindebohrmaschine für Elektrogehäuse ist nicht so einfach, wie eine Maschine einer Teilezeichnung zuzuordnen. Die eigentliche Entscheidung beginnt beim Gehäusebauteil selbst: Material, Dicke, Gewindeanforderungen und Produktionsvolumen. Einige Gehäuseteile eignen sich besonders gut für das direkte CNC-Gewindebohren. Andere lassen sich mit alternativen Befestigungselementen besser fertigen. Dieser Leitfaden behandelt das gesamte Anwendungsspektrum, damit Sie eine fundierte Entscheidung über Maschine und Prozess treffen können.

Grundlagen zum Aufbau von Schaltschrankgehäusen

Weiterführende Hinweise: Kaufberatung für CNC-Bohr- und Gewindebohrmaschinen.

Schaltschränke und Gehäuse für elektrische Anlagen schützen Schaltanlagen, Steuertafeln, Reihenklemmen, SPS und Komponenten der Stromverteilung. Das Spektrum reicht von kleinen Abzweigkästen bis zu raumhohen, freistehenden Schränken. Die meisten werden aus Blech gefertigt – kaltgewalztem Stahl, verzinktem Stahl, Edelstahl oder Aluminium – in Dicken von 0,8 mm bis zu 6,0 mm oder mehr.

Ein typisches Gehäuse umfasst mehrere unterschiedliche Bauteiltypen:

• Außenverkleidungen und Türen — häufig Blech mit einer Dicke von 1,0 mm bis 1,5 mm, geformt mit Biegungen, Ausschnitten und sichtbaren Oberflächen (Sichtflächen)
• Montageplatten — ebene oder leicht umgeformte Platten, üblicherweise mit einer Dicke von 2,0 mm bis 3,0 mm, die die höchste Gewindedichte aufweisen
• Hutschienenhalter und Innenrahmen — tragende Bauteile aus 1,5 mm bis 3,0 mm dickem Blech oder aus umgeformten Profilen
• Grundplatten und Kabeleinführungsplatten — 2,0 mm bis 4,0 mm dickes Blech mit Kabeleinführungsöffnungen und Gewindebefestigungspunkten
• Verstärkungsprofile und Eckwinkel — Bauteile mit größerer Materialstärke, die für strukturelle Steifigkeit sorgen

Jeder Teiletyp stellt unterschiedliche Gewindebohrungs-Herausforderungen dar. Die Gewindeanzahl, die Blechdicke, die Werkstoffgüte und die Abfolge der Nachbearbeitung beeinflussen alle, ob CNC-Gewindebohren der richtige Ansatz ist.

Welche Gehäusekomponenten eignen sich für das CNC-Gewindeschneiden?

Die grundlegende Voraussetzung für ein zuverlässiges Gewinde in einem Gewindeloch ist eine ausreichende Materialüberdeckung. Eine Schraube benötigt eine ausreichende Anzahl an Gewindegängen im Eingriff, um über die Lebensdauer des Gehäuses sowohl der Auszugskraft als auch dem Losdrehmoment und einer Lockerung durch Vibration standzuhalten.

Komponenten, die sich häufig für das CNC-Gewindeschneiden eignen:

• Montageplatten (üblicherweise 2,0 mm bis 6,0 mm dicke Platten aus Stahl oder Aluminium) mit dichten Lochmustern zur Befestigung von Bauteilen
• Hutschienen-Montagewinkel, bei denen ein präziser Lochabstand entscheidend ist
• Innere Strukturrahmen und Querträger, die das Gewicht der Ausrüstung tragen
• Grundplatten und Kabeleinführungsplatten mit mehreren Gewinde-Kabeleinführungs- und Befestigungsbohrungen
• Türrahmen oder Verstärkungsprofile aus Schwerblech

Diese Teile weisen ein gemeinsames Merkmal auf: eine ausreichende Wandstärke, um einen sinnvollen Gewindeeingriff für die erforderliche Schraubengröße zu gewährleisten. Eine 2,5 mm dicke Stahlmontageplatte mit M4-Gewinde bietet etwa vier Gewindegänge Eingriff – ausreichend für die meisten Gehäusebelastungen im Betrieb, sofern das Gewinde ordnungsgemäß geformt ist.

Komponenten, bei denen das Gewindeschneiden oft ungeeignet ist:

• Dünne Außenbleche (0,8 mm bis 1,2 mm Baustahl oder Aluminium)
• Abdeckplatten und leichte Zugangsklappen
• Rahmen für Lüftungspaneele aus Feinblech
• Kosmetische Türverkleidungen, bei denen Grate oder Oberflächenmarkierungen nicht akzeptabel sind

Bei dünnem Blech ist die verfügbare Gewindeeingriffslänge so begrenzt, dass sowohl die Auszugsfestigkeit als auch die Lebensdauer beeinträchtigt werden. Ein geschnittenes M4-Gewinde in 1,0 mm dickem Blech ergibt etwa zwei Gewindegänge im Eingriff. Das hält wiederholtem Herausdrehen der Schrauben bei Wartungs- oder Servicearbeiten vor Ort unter Umständen nicht stand. Für solche Teile erzielen alternative Befestigungselemente in der Regel bessere Ergebnisse.

Elektrisches Gehäuse einer CNC-Gewindebohrmaschine: Alternative Befestigungsmethoden für dünne Platten

Weiterführende Hinweise: Leitfaden zur Wartung von CNC Machine Tools.

Wenn die Blechdicke die Gewindefestigkeit begrenzt, sind folgende Alternativen in Betracht zu ziehen:

1. Einpressmuttern — werden in eine vorbereitete Bohrung eingepresst, sodass sich das Blechmaterial um den Befestigerkörper verformt und ihn formschlüssig fixiert. Sie bieten unabhängig von der Blechdicke einen vollen Gewindeeingriff. Die Mindestblechdicke, den Härtebereich und die Einpresskraft des jeweiligen Produkts sind anhand des aktuellen Datenblatts des Befestigerherstellers zu prüfen.
2. Schweißmuttern – vor der Beschichtung durch Buckelschweißen oder Widerstandsschweißen am Blech befestigt. Sie bieten ein belastbares Gewinde, erfordern jedoch einen Schweißschritt sowie eine Oberflächenbehandlung nach dem Schweißen.
3. Gewindeeinsätze — werden in eine vorbereitete Bohrung eingesetzt und mechanisch oder mit Klebstoff gesichert. Sie sind in Aluminiumgehäusen verbreitet, in denen das Ausreißen des Gewindes ein Problem darstellen kann.
4. Gewindeformende Schrauben — formen beim Montieren ihr eigenes Gegengewinde. Sie machen den Arbeitsschritt des Tappings (Gewindeschneidens) entbehrlich, erfordern jedoch ein kontrolliertes Einschraubdrehmoment und eignen sich möglicherweise nicht für wiederholtes Lösen.
5. Fließbohren & Gewindeformen (thermisches Reibbohren) — nutzt Reibungswärme, um eine integrale Buchse mit dem 2- bis 3-Fachen der Blechdicke zu extrudieren, wodurch 4–5 volle Gewindegänge direkt in dünnen Blechen ohne zusätzliche Bauteile möglich sind. Für die Serienfertigung dünner Bleche in hohen Stückzahlen informieren Sie sich über unsere Flow Drill Tap Auto CNC Machine.

Die Wahl hängt von der Schraubengröße, der zu erwartenden Belastung, der Anzahl der Einsatzzyklen und davon ab, ob die Verbindung Vibrationen standhalten muss. Die Auszugs- und Ausdrehmomentwerte sind anhand der Prüfdaten des Befestigungselement-Lieferanten für das jeweilige Material und die jeweilige Dicke zu bestätigen.

Ein praktischer Ansatz für viele Gehäusehersteller besteht darin, CNC-Gewindebohren an den dickeren Struktur- und Montagekomponenten einzusetzen, während für dünne Bleche Einpressmuttern (Clinch-Befestigungselemente) spezifiziert werden. Diese Hybridstrategie passt die Befestigungsmethode an die tatsächlichen Anforderungen jedes Bauteils an.

Zu bewertende Maschinenmerkmale für das Gewindebohren in Gehäusen

Nicht jede CNC-Bohr- und Gewindebearbeitungsmaschine eignet sich gut für die Bearbeitung von Gehäuseteilen. Im Folgenden wird dargestellt, worauf bei der Maschinenauswahl zu achten ist.

Arbeitsraum und Zugänglichkeit der Werkstückspannung

Gehäuse-Montageplatten können groß sein – 600 mm × 400 mm oder mehr. Tischgröße, Achsverfahrwege und Türöffnung der Maschine müssen das Werkstück samt Spannmitteln aufnehmen können. Umgeformte Gehäusekästen sind noch anspruchsvoller: Kastentiefe, Flanschhöhe und Eckengeometrie können mit der Spindel, dem Werkzeugmagazin oder der Schutzeinrichtung kollidieren.

Messen Sie Ihr größtes Werkstück mit montierten Spannvorrichtungen. Vergleichen Sie dieses Maß mit dem nutzbaren Arbeitsraum der Maschine und nicht nur mit den im Datenblatt angegebenen Tischabmessungen. Bei einer Maschine mit einem Verfahrweg von 500 mm × 400 mm kann der Freiraum für eine 500-mm-Montageplatte nicht ausreichen, sobald die Spannelemente positioniert sind.

Synchrongewindebohren-Fähigkeit

Starres Gewindeschneiden synchronisiert die Spindeldrehung mit dem Axialvorschub, um die Gewindesteigung abzustimmen. Es erzeugt gleichmäßigere Gewinde als Zug-Druck-Gewindebohrerhalter und verringert das Risiko eines Gewindebohrerbruchs. Starres Gewindeschneiden erfordert jedoch eine spezifische Spindelrückmeldung, Controller-Unterstützung und kompatible Werkzeughalter. Bestätigen Sie, dass die exakte Maschinen- und Controller-Konfiguration, die Sie anbieten, starres Gewindeschneiden für Ihre Gewindegrößen und Materialien unterstützt. Dies ist eine konfigurationsabhängige Funktion, die je nach Maschinenmodell und Steuerungssystem variiert.

Spindeldrehmoment bei Synchrongewindebohrdrehzahl

Das Gewindebohren erfolgt bei niedrigeren Spindeldrehzahlen als das Bohren oder Fräsen. Die Spindel muss bei diesen Drehzahlen ein ausreichendes Drehmoment liefern – nicht nur bei maximaler Drehzahl. Es ist die Spindeldrehmomentkurve zu prüfen, nicht nur der angegebene maximale Drehmomentwert. Eine Spindel, die für das Hochgeschwindigkeitsfräsen von Aluminium ausgelegt ist, verfügt möglicherweise nicht über ausreichend Drehmoment, um größere Gewinde in Stahl bei der erforderlichen niedrigen Drehzahl zu schneiden.

Fragen Sie den Maschinenlieferanten nach dem Drehmomentwert bei der konkreten Drehzahl, die Sie für jede Gewindegröße verwenden möchten. Das ist aussagekräftiger als ein einzelner Spitzendrehmomentwert.

Werkzeugmagazin und Mehrfachbearbeitungsfähigkeit

Gehäuseteile erfordern häufig Bohren, Anfasen, Senken und Gewindebohren in einer Aufspannung. Eine Maschine mit einem Werkzeugmagazin, das genügend Plätze für Ihren Satz aus Bohrer, Fasenwerkzeug und Gewindebohrer bietet, verringert den Handhabungsaufwand und verbessert die Fluchtung zwischen Bohrung und Gewinde. Prüfen Sie die Werkzeugwechselzeit und ob das Magazin die benötigten Gewindebohrerhalter aufnehmen kann.

Für eine typische Montageplatte mit M3-, M4- und M5-Gewinden benötigen Sie unter Umständen drei Kernlochbohrer, drei Senkwerkzeuge und drei Gewindebohrer – mindestens neun Stationen, noch bevor Zentrierbohrer oder Reibahlen hinzukommen.

Späneabfuhr und Kühlmittel

Das Gewindebohren erzeugt Späne – insbesondere bei Schneidengewindebohrern. In Sacklöchern packen sich die Späne am Boden und können den Gewindebohrer brechen. Kühlmittelzufuhr durch die Spindel oder Druckluft unterstützt das Ausräumen der Späne. Bei Gehäuseteilen, die nach der Bearbeitung pulverbeschichtet oder lackiert werden, müssen Spankontamination und Kühlmittelrückstände vor dem Beschichten entfernt werden. Planen Sie den Reinigungsschritt in Ihren Prozessablauf ein.

Checkliste zur Bewertung der Maschinenauswahl

Verwandte Anleitung: Rohr-Bohrmaschinen-Vorrichtungen: Vollständiger Leitfaden für runde und quadratische Rohre.

Verwenden Sie diese Checkliste beim Vergleich von CNC-Gewindebohrmaschinen für die Gehäuseproduktion:

• [ ] Tischgröße und Achsverfahrwege nehmen Ihr größtes Gehäuseteil zuzüglich Vorrichtungen auf
• [ ] Die Türöffnung und der Z-Achsen-Freiraum ermöglichen bei Bedarf das Beladen mit geformten Teilen
• [ ] Starres Gewindeschneiden ist für die spezifische Steuerungs- und Spindelkonfiguration bestätigt
• [ ] Die Spindeldrehmomentkurve deckt Ihre größte Gewindegröße bei der erforderlichen Gewindebohrgeschwindigkeit ab
• [ ] Das Werkzeugmagazin bietet Kapazität für alle Bohrer, Entgratwerkzeuge und Gewindebohrer für Ihr komplexestes Bauteil
• [ ] Gewindebohrerhalter sind mit dem Werkzeugmagazin und dem Spindelkegel kompatibel
• [ ] Die Art der Kühlmittelzufuhr entspricht Ihren Anforderungen an die Spanabfuhr bei Sacklöchern und Durchgangsbohrungen
• [ ] Die Tischnennlast gilt für das kombinierte Gewicht von Werkstück, Spannvorrichtung und Spannelementen
• [ ] Positioniergenauigkeit und Wiederholgenauigkeit erfüllen Ihre Anforderungen an die Toleranz des Lochbilds
• [ ] Stellfläche der Maschine, Stromversorgung und Druckluftbedarf passen zu Ihrer Werkstatt

Prozessentscheidungen: Gewindebohren vor oder nach dem Umformen?

Diese Entscheidung beeinflusst die Lochgenauigkeit, die Oberflächenqualität und das Spanmanagement.

Gewindeschneiden an flachen Blechteilen vor dem Biegen:

• Einfacheres Spannen auf einem ebenen Tisch
• Besserer Zugang für Spindel und Kühlmittel
• Kein Risiko, dass sich Späne in einem geformten Kasten festsetzen
• Bohrungen müssen ausreichend weit von den Biegelinien entfernt positioniert werden, um Verzug während des Umformens zu vermeiden.

Eine gängige Konstruktionsrichtlinie besagt, dass Bohrungen mindestens das 2,5-Fache der Materialdicke plus den Biegeradius von der Biegetangente entfernt liegen sollten. Der sichere Abstand variiert jedoch je nach Material, Werkzeug und Biegegeometrie. Verwenden Sie die validierten Biegeregeln Ihres Blechfertigers anstelle eines einzelnen veröffentlichten Wertes. Der DFM-Leitfaden von Fabcon für Blechgehäuse behandelt den Abstand zwischen Bohrung und Biegung als zentrale Konstruktionsüberlegung.

Gewindebohren an Umformteilen nach dem Biegen:

• Bohrungen bleiben ohne umformbedingte Verzerrung in ihrer endgültigen Position.
• Die Spannvorrichtung ist anspruchsvoller – der umgeformte Kasten muss gespannt werden, ohne die fertigen Oberflächen zu quetschen oder zu zerkratzen.
• Der Zugang zur Spindel kann durch Flansche und die Kastentiefe eingeschränkt sein
• Späne können in das Gehäuse fallen und müssen vor der Montage entfernt werden.

Für die meisten Gehäuseproduktionen ist das Gewindeschneiden von Flachblechen vor dem Umformen der einfachere und zuverlässigere Ansatz, sofern das Lochbild die Biegelinienabstände berücksichtigt.

Spannlösungen für Gehäuseteile

Weiterführende Hinweise: CE-Kennzeichnung für CNC Machine Tools: Leitfaden zur Einhaltung der Vorschriften für Käufer in der EU.

Dünnes Blech verformt sich unter der Spannkraft leicht. Gehäusepaneele mit Ausschnitten, Lüftungslamellen oder vorgestanzten Löchern sind noch nachgiebiger. Eine unzureichende Werkstückspannung führt dazu, dass sich das Paneel während des Tappings (Gewindeschneidens) abhebt, wodurch Gewindebohrer brechen und übergroße oder versetzte Gewinde entstehen.

Best Practices für die Werkstückaufnahme beim Gewindeschneiden in Gehäusen:

• Verwenden Sie Vakuumspannvorrichtungen oder flache Kniehebelspanner, die das Blech ohne Durchbiegung plan halten.
• Den Bereich direkt unter jeder Gewindebohrposition abstützen, um eine Durchbiegung zu verhindern
• Fertig bearbeitete oder vorbeschichtete Oberflächen sind mit weichen Spannbackeneinlagen oder Opferunterlagen zu schützen.
• Prüfen Sie, dass die Spannelemente den Bewegungsweg der Spindel über das gesamte Lochbild hinweg nicht behindern.
• Konstruieren Sie für Formteile eine Aufnahmevorrichtung, die die Kastenform aufnimmt und ein Kippeln verhindert.
• Die Vorrichtung vor Beginn der Serienfertigung mit einem Musterteil testen

Eine geringe Abweichung an der Gewindebohrstelle kann zu Qualitätsproblemen des Gewindes in der gesamten Charge führen. Der Zeitaufwand für die Vorrichtungsvalidierung vor der Produktion vermeidet später Nacharbeit und Ausschuss.

Gewindeschneider vs. Gewindeformer für Gehäusewerkstoffe

Der Gewindebohrertyp beeinflusst die Spanabfuhr, die Vorbereitung der Bohrung, die Schmierung und die Gewindequalität. Die Wahl des falschen Gewindebohrers für das Gehäusematerial verschwendet Werkzeuge und führt zu unzuverlässigen Gewinden.

Stimmen Sie die Auswahl der Gewindebohrer anhand des tatsächlichen Gehäusematerials, der Güte, der Härte und der Beschichtung mit Ihrem Gewindebohrer-Lieferanten ab. Ein Gewindebohrer, der in Baustahl gut funktioniert, kann sich in verzinktem Stahl oder vorlackiertem Aluminium anders verhalten. Gewindeformer können für Gehäuseplatten aus Aluminium eine gute Wahl sein, erfordern jedoch eine geeignete Schmierung und ein korrekt dimensioniertes, speziell auf den Gewindeformer abgestimmtes Kernloch – nicht die Standard-Kernlochtabelle für schneidende Gewindebohrer.

Überlegungen zu Losgröße und Produktionsvolumen

Zugehörige Anleitung: Fehlerbehebungsleitfaden: Diagnose von Störungen am Werkzeugmagazin einer CNC-Werkzeugmaschine.

CNC-Gewindebohren ist wirtschaftlich sinnvoll, wenn die Anzahl der Bohrungen pro Teil und die Losgröße den Programmier-, Vorrichtungs- und Rüstaufwand rechtfertigen.

Szenarien, in denen sich CNC-Gewindebohren gut eignet:

• Montageplatten mit 20 oder mehr Gewindebohrungen pro Bauteil
• Wiederholte Fertigung desselben Gehäusemodells in Losen von 50 Stück oder mehr
• Kombinierte Bohr-, Anfas- und Gewindebohr-operationen in einer Aufspannung zusammengefasst
• Enge Positionstoleranzen zwischen Bohrungen, die mit manuellen Verfahren nicht eingehalten werden können
• Mehrere Gewindegrößen an einem Bauteil, bearbeitet durch automatische Werkzeugwechsel

Szenarien, in denen einfachere Methoden im Vorteil sein können:

• Gehäuse für Kleinserien oder Prototypen mit einigen Gewindebohrungen
• Dünne Bleche, bei denen das Einpressen von Einpressbefestigungselementen (Clinch-Hardware) auf einer Presse schneller erfolgt und eine höhere Festigkeit ergibt
• Individuell gefertigte Einzelgehäuse, bei denen die Programmierzeit die Bearbeitungszeit übersteigt
• Teile mit nur einem oder zwei Gewindebohrungen, die am Arbeitstisch von Hand geschnitten werden können

Bewerten Sie Ihr tatsächliches Teilespektrum. Eine CNC-Gewindebohrmaschine bietet den größten Nutzen, wenn sie kontinuierlich an Teilen eingesetzt wird, die tatsächlich gefertigte Gewinde in wiederholbaren Mustern erfordern.

Sicherheits- und Wartungsaspekte

Beim Gewindebohren kommen rotierende Werkzeuge, scharfe Späne und Kühlmittel zum Einsatz. Befolgen Sie das Handbuch des OEM der Maschine für Schutzvorrichtungen, Verriegelungen und sichere Betriebsverfahren. Stellen Sie sicher, dass die Bediener im Umgang mit Gewindebohrerbruch geschult sind – ein im Werkstück festsitzender abgebrochener Gewindebohrer erfordert eine sorgfältige Entfernung, um Schäden am Werkstück oder Verletzungen des Bedieners zu vermeiden. Versuchen Sie niemals, einen abgebrochenen Gewindebohrer bei laufender Spindel zu entfernen.

Erstellen Sie einen Gewindebohrer-Prüfplan. Abgenutzte Gewindebohrer erzeugen minderwertige Gewinde und erhöhen das Bruchrisiko. Verfolgen Sie die Standzeit der Gewindebohrer nach Material und Gewindegröße und ersetzen Sie Gewindebohrer, bevor sie den Ausfallpunkt erreichen. Anzeichen von Verschleiß sind ein zunehmendes Drehmoment beim Gewindeschneiden, eine raue Gewindeoberfläche und Gewindelehren, die Zustände außerhalb der Toleranz anzeigen.

Beachten Sie die Bedienungsanleitung des Herstellers (OEM) sowie die Sicherheitsverfahren Ihres Standorts hinsichtlich maschinenspezifischer Wartungsintervalle, Lockout-Anforderungen und der Einhaltung von Schutzeinrichtungsvorschriften. Die Sicherheitsanforderungen variieren je nach Rechtsgebiet – prüfen Sie die für Ihre Anlage geltenden lokalen Vorschriften.

Bereit, das CNC-Gewindeschneiden für Ihre Schaltschrankproduktion zu bewerten? Senden Sie DOBEMY Ihre Schaltschrankzeichnung, den Werkstofftyp und die Dicke, die Gewindegrößen, die Lochanzahl und das Batch-Ziel. Unser Team wird Ihre Anwendung prüfen und eine Maschinenkonfiguration empfehlen, die zu Ihren Teilen passt.
