اختيار معدات CNC المناسبة هو أحد أهم الاستثمارات التي سيقوم بها مالك المصنع أو مدير المشتريات. يشكل هذا القرار كفاءة الإنتاج وتكاليف العمالة والربحية على المدى الطويل – ومع ذلك، يركز الكثير من المشترين فقط على السعر المعلن بدلاً من الصورة الكاملة لـ عائد الاستثمار لـ CNC ثلاثي المحاور مقابل خماسي المحاور. يقدم هذا الدليل تفصيلاً لسيناريوهات التطبيق الواقعية للآلات ثلاثية المحاور ورباعية المحاور وخماسية المحاور، ويشرح تحليل عائد الاستثمار بشكل دقيق، ويمنحك إطار عمل واضح لمطابقة التكوين المناسب مع أهداف الإنتاج المحددة الخاصة بك.

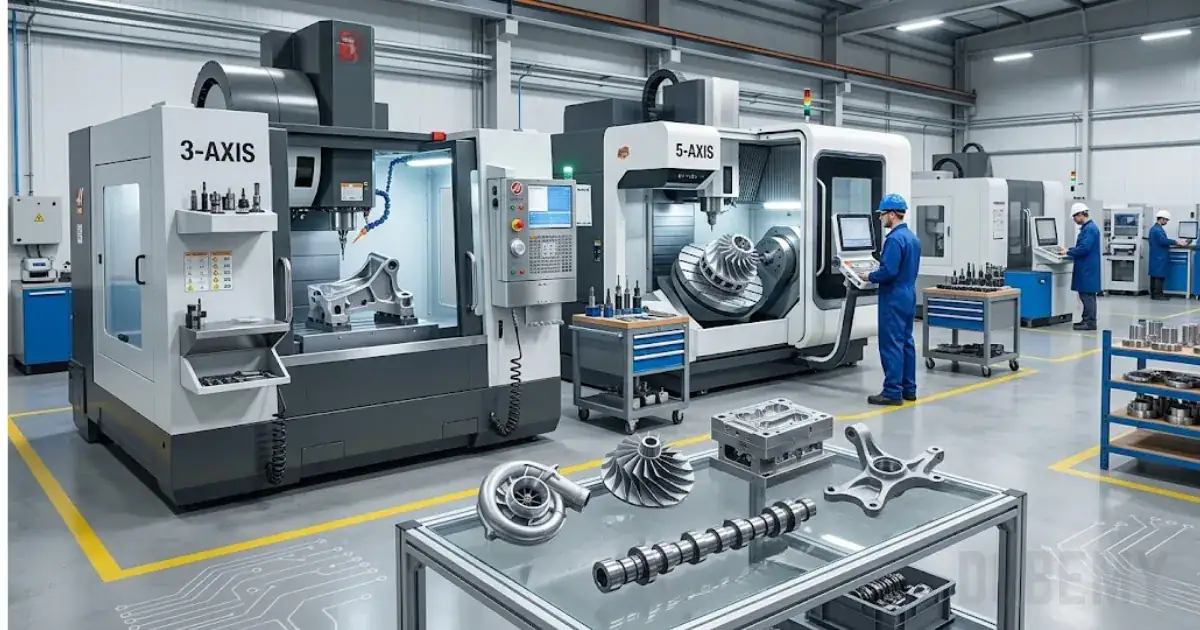

فهم آلات CNC ثلاثية المحاور وأربعة المحاور وخمسة المحاور
تُصنف آلات CNC حسب عدد محاور الحركة المتزامنة التي تتحكم بها. الآلة ثلاثية المحاور تتحرك على طول المحاور الخطية X و Y و Z. الآلة رباعية المحاور تضيف محور دوران A (الدوران حول X)، مما يتيح للمغزل أو قطعة العمل الدوران أثناء القطع. الآلة خماسية المحاور تُدخل محور دوران ثانٍ – عادةً محور B (الدوران حول Y) أو محور C (الدوران حول Z) – مما يمنح أداة القطع إمكانية الوصول إلى أي وجه من أوجه الجزء تقريباً دون الحاجة إلى إعادة وضع يدوي.
كل محور إضافي يزيد من التعقيد الميكانيكي ومتطلبات البرمجة والتكلفة الأولية. ومع ذلك، يلغي كل محور أيضاً عمليات الإعداد اليدوية، ويقلل من الحاجة إلى التثبيت، ويفتح الباب أمام هندسيات القطع التي لا يمكن للآلات ذات المحاور الأقل تحقيقها في عملية تثبيت واحدة.
آلات CNC ثلاثية المحاور
تظل الآلات ثلاثية المحاور حجر الزاوية في ورش العمل وأرضيات الإنتاج في جميع أنحاء العالم. فهي تتفوق في تصنيع الأجزاء المنشورية – الحواف والأقواس والألواح والهياكل – حيث يمكن الوصول إلى جميع المعالم الحرجة من الأعلى أو الجوانب دون الحاجة إلى إعادة التثبيت. تكاليف التشغيل منخفضة، والبرمجة بسيطة ومباشرة، والمشغلون المهرة متوفرون على نطاق واسع. بالنسبة للشركات التي تركز على الحفر والخيط باستخدام تقنية CNC للمكونات الأبسط بأسعار تنافسية، غالباً ما تكون خلية العمل ثلاثية المحاور هي الخيار الأكثر ربحية.
آلات CNC ذات 4 محاور
إن إضافة محور دوراني يحول آلة ذات 3 محاور إلى أداة إنتاج متعددة الاستخدامات للميزات الأسطوانية والملتفة حول المحيط. يمكن تصنيع فصوص الكامات والأسطوانات المحفورة والهياكل متعددة الأوجه في إعداد واحد، مما يقلل بشكل كبير من وقت الدورة ويزيل خطأ الموضع الذي يحدث في كل مرة يعيد فيها المشغل تثبيت قطعة العمل. النقطة المثالية للمحور الرابع هي العمل متوسط التعقيد ومتوسط إلى عالي الحجم حيث يسدد المحور الدوراني تكلفته من خلال تقليل عمالة الإعداد بدلاً من الهندسة الهندسية المعقدة للقطعة.
آلات CNC ذات 5 محاور
التشغيل خماسي المحاور هو المعيار المرجعي للدقة والسرعة والحرية الهندسية. ريش التوربينات، والغرسات العظمية، والمكره، وتجاويف القوالب المعقدة هي أمثلة نموذجية – لكن التكنولوجيا تصل بشكل متزايد إلى قطاعات السيارات والدفاع وأعمال الأدوات المتطورة. نظراً لأن أداة القطع يمكنها الاقتراب من القطعة من أي زاوية، فإن مسارات الأداة تكون أقصر، وتشطيب السطح يكون متفوقاً، ويختفي تراكم التفاوتات الناتج عن إعدادات متعددة. المقايضة هي ارتفاع سعر الشراء، وبرمجة أكثر تطلباً، وجداول صيانة أكثر صرامة.

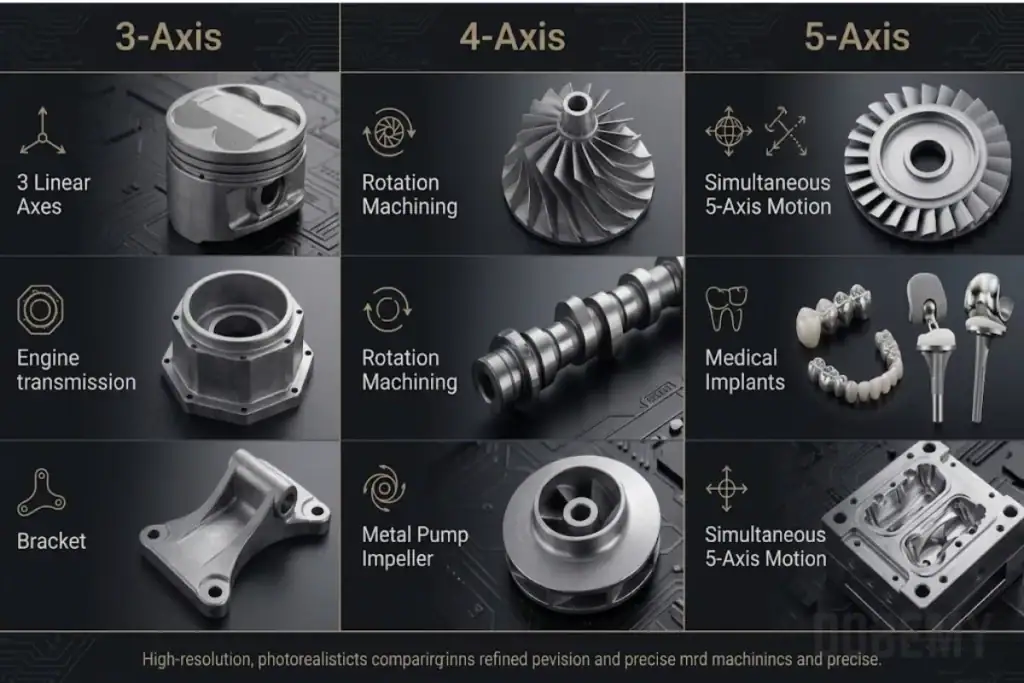

سيناريوهات التطبيق العملي حسب عدد المحاور
تُعد مطابقة قدرة الماكينة مع متطلبات القطعة الرافعة الأكبر الوحيدة في معادلة العائد على الاستثمار لـ CNC ثلاثي المحاور مقابل خماسي المحاور. تُوضح الأقسام أدناه سيناريوهات الإنتاج الشائعة مع تكوين المحاور الذي يوفر أفضل مزيج من الجودة والكفاءة من حيث التكلفة.
أفضل التطبيقات لآلات المحاور الثلاثة
- المكونات المسطحة والمنشورية: ألواح التثبيت، أغطية الحاويات، الشفاهات البسيطة.
- أنماط الحفر والنقر عالية الحجم: ألواح حامل لوحات الدوائر المطبوعة، مشعبات هيدروليكية بصفوف ثقوب حفر مستقيمة.
- النماذج الأولية والإنتاج بكميات صغيرة: تجعل التكاليف المنخفضة للإعداد المحور الثلاثي مثالياً عندما لا تبرر كميات القطع استخدام أجهزة تثبيت معقدة.
- العمليات ذات الميزانية المحدودة: تكلفة رأس المال الأولية تسمح باسترداد أسرع للشركات الناشئة وورش العمل الصغيرة.
أفضل التطبيقات لآلات 4 محاور
- الهياكل متعددة الجوانب: علب التروس وهياكل المحركات التي تتطلب معالجة على أربعة أوجه.
- الميزات الأسطوانية والحلزونية: أشكال الكامات، محامل عمود الكرنك، البكرات المحفورة.
- الإنتاج متوسط الحجم: عندما يؤدي تقليل وقت الإعداد لكل قطعة إلى توفير ملموس في العمالة دون الحاجة إلى استثمار كامل في آلات خمسة محاور.
أفضل التطبيقات لآلات الخمسة محاور
- مكونات الطيران والدفاع: الأضلاع الهيكلية، شفرات التوربينات، الأقواس المعقدة ذات الزوايا المركبة.
- الأجهزة الطبية: الغرسات العظمية والأدوات الجراحية حيث تكون جودة السطح والدقة البعدية غير قابلة للتفاوض.
- أدوات السيارات: قوالب القطع، تجاويف قوالب الحقن، ومكونات المحرك عالية الدقة.
- عمليات الإنتاج الدقيقة بكميات كبيرة: حيث يؤدي إلغاء الإعدادات المتعددة إلى تقليل وقت الدورة بما يكفي لاسترداد فرق رأس المال بسرعة.
عائد الاستثمار لآلات CNC ثلاثية المحاور مقابل خماسية المحاور: مقارنة جنبًا إلى جنب
يحدد الجدول أدناه المتغيرات الرئيسية التي تحدد قرارات العائد على الاستثمار لآلات CNC ثلاثية المحاور مقابل خماسية المحاور عبر بيئات الإنتاج النموذجية. الأرقام هي نطاقات تمثيلية مستمدة من معايير الصناعة؛ ستختلف أرقامك الفعلية بناءً على مزيج القطع وأنماط الورديات وشروط الموردين.
| عامل | CNC ثلاثي المحاور | آلة CNC رباعية المحاور | آلة CNC خمسة محاور |
|---|---|---|---|
| سعر شراء الآلة النموذجي | 30 ألف دولار – 120 ألف دولار | 80 ألف دولار – 200 ألف دولار | 200 ألف دولار – 700 ألف دولار+ |
| متوسط وقت الإعداد لكل مهمة | 60–120 دقيقة | 30–60 دقيقة | 15–30 دقيقة |
| الإعدادات المطلوبة (قطعة معقدة) | ٣–٥ | 2–3 | ١–٢ |
| سقف تعقيد القطعة | منخفض – متوسط | متوسط | عالٍ جداً |
| جودة تشطيب السطح | جيد | جيد – جيد جداً | ممتاز |
| التكلفة السنوية للصيانة (تقديرية) | 2-4% من سعر الشراء | 3–5% | 5–8% |
| متطلبات مهارة المشغل | قياسي | متوسط | متقدم |
| فترة الاسترداد النموذجية | 12–24 شهرًا | 18-30 شهرًا | 24-48 شهراً |
| أفضل سيناريو لعائد الاستثمار | أجزاء بسيطة بكميات كبيرة | أجزاء متعددة الأوجه ذات تعقيد متوسط | أجزاء معقدة عالية الدقة بكميات كبيرة |
يوضح الجدول أنه لا يوجد تكوين محور واحد متفوق بشكل عام. فخط ثلاثي المحاور يعمل على ثلاث نوبات على عائلة أجزاء مستقرة يمكن أن يتفوق في الأداء على وحدة خماسية المحاور غير مستغلة بالكامل. وعلى العكس، فإن آلة خماسية المحاور تُلغي ثلاث عمليات إعداد يدوية لكل جزء يمكنها تحقيق استرداد التكلفة في غضون عامين على العمل المناسب.
بالنسبة للمشترين الذين يقيمون خدمات التصنيع باستخدام CNC الشاملة بدلاً من شراء المعدات الرأسمالية، فإن فهم هذه الديناميكيات يساعدك على طرح الأسئلة الصحيحة على شريك التصنيع التعاقدي الخاص بك وقياس أوقات الدورة المعروضة بدقة.

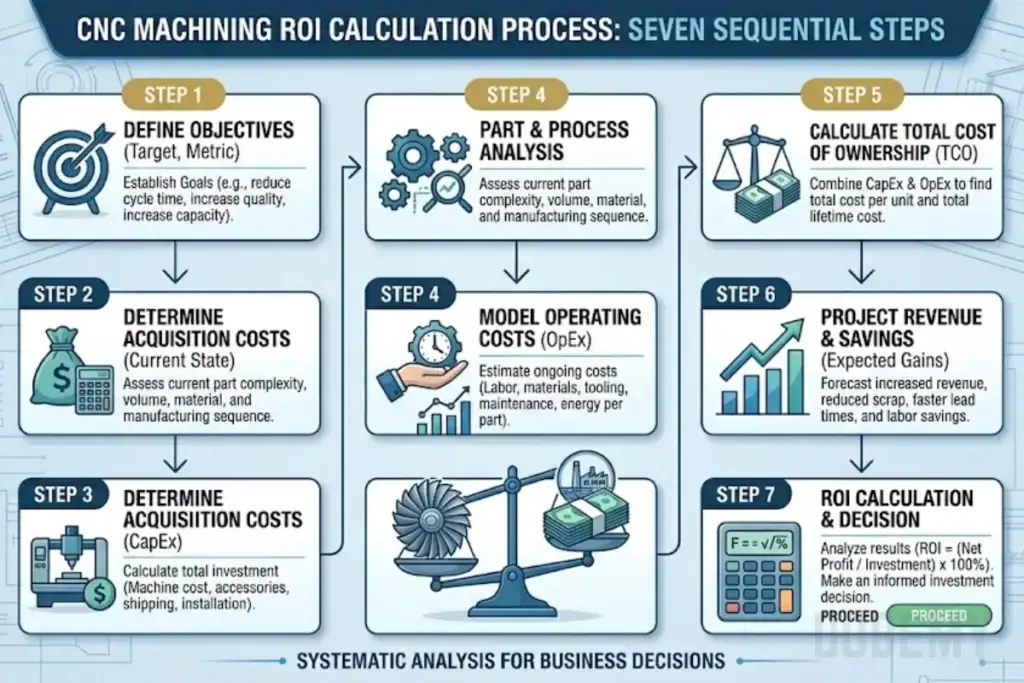

إطار عمل حساب عائد الاستثمار خطوة بخطوة
استخدم هذه العملية المنظمة لبناء نموذج العائد على الاستثمار الخاص بك قبل الالتزام بأي تكوين للآلة.
- حدد مزيج الأجزاء الخاصة بك والأحجام السنوية. قم بإدراج كل عائلة من الأجزاء، ووقت الدورة الحالي، ووقت الإعداد، ومعدل الرفض. قسّم حسب التعقيد: منشورية بسيطة، متعددة الجوانب، وحرة الشكل.
- احسب إجمالي التكلفة الحالية لكل قطعة. شمل وقت الماكينة (معدل الساعة × وقت الدورة)، وتكلفة العمالة للإعداد، وإطفاء تكلفة التثبيت، وتكلفة الخردة/إعادة التشغيل، ووقت الفحص.
- قم بنمذجة تكلفة القطعة للتكوين المستهدف. استخدم أوقات الدورة المقتبسة من المورد أو معايير الصناعة. قلل عدد عمليات الإعداد وفقاً لقدرات المحاور المذكورة أعلاه. أعد حساب معدلات الخردة (عادةً ما تقلل الآلات الخمسية المحاور من الخردة بنسبة 30-50% في القطع المعقدة).
- قياس التوفير السنوي. اضرب التوفير لكل قطعة في الحجم السنوي. أضف أي تسعير مميز يمكنك الحصول عليه مقابل Tolerance أكثر دقة أو تسليم أسرع.
- خذ في الاعتبار إجمالي تكلفة الملكية (TCO). أضف سعر الشراء والتركيب وترقيات الأدوات وتدريب المشغلين والصيانة السنوية وتراخيص البرامج.
- احسب فترة الاسترداد وصافي القيمة الحالية. اقسم التكلفة الإجمالية للملكية على المدخرات السنوية للحصول على فترة استرداد بسيطة. استخدم تحليل صافي القيمة الحالية (NPV) بتكلفة رأس المال الخاصة بك لإجراء مقارنة أكثر دقة.
- اختبار الإجهاد بالسيناريوهات. قم بنمذجة ما يحدث إذا انخفض حجم الإنتاج بنسبة 20% أو تأخر عميل رئيسي في الطلبات. الماكينات ذات التكاليف الثابتة المنخفضة (3 محاور) تحمل مخاطر أقل في بيئات الطلب غير المؤكدة.
العوامل الرئيسية التي تغير توازن العائد على الاستثمار
يمكن للعديد من المتغيرات أن تحرك مؤشر عائد الاستثمار بشكل كبير في أي اتجاه وتستحق اهتماماً وثيقاً أثناء تقييمك.
ظروف سوق العمل. في المناطق التي يحصل فيها مشغلو CNC المهرة على أجور مرتفعة، تصبح فائدة تقليل وقت الإعداد في ماكينات 4 و5 محاور أكثر قيمة. إن ماكينة 5 محاور التي تلغي عمليتي إعادة تثبيت لكل قطعة توفر دولارات أكثر في الساعة في سوق الأجور المرتفعة مقارنة بسوق الأجور المنخفضة. تُظهر الأبحاث الخارجية من Modern Machine Shop باستمرار أن تقليل تكلفة العمالة هو المحرك الرئيسي لعائد الاستثمار لاعتماد الماكينات متعددة المحاور في المنشآت بأمريكا الشمالية وأوروبا.
معدلات رفض القطع وإعادة التشغيل. كل عملية إعادة تثبيت تُدخل خطأً في الموضع. بالنسبة للأعمال ذات التفاوتات الضيقة، يمكن أن تؤدي تكاليف الخردة وإعادة التشغيل في خط ثلاثي المحاور إلى تآكل الهوامش بصمت. تُلغي المعالجة أحادية الإعداد بخمسة محاور هذا المصدر للخطأ، ويمكن أن تبرر علاوة الجودة جزءًا كبيرًا من تكلفة الآلة بمفردها.
مرونة تسعير العقود. المشترون الذين يمكنهم فرض سعر أعلى لأعمال المحاور الخمسة – إما لأن المنافسين لا يستطيعون مطابقة الهندسة أو لأن سرعة التسليم أسرع – يستردون رأس المال بشكل أسرع. إذا كان سوقك يعتمد بشكل بحت على تسعير السلع الأساسية دون تمييز في الجودة، فإن نهج المحاور الثلاثة أو الأربعة عادة ما يكون أكثر أماناً. تسلط الإرشادات الصناعية من SME (جمعية مهندسي التصنيع) الضوء على أن الورش المجهزة بقدرة المحاور الخمسة عادة ما تحقق هوامش عقود أعلى بنسبة 15-30% في أعمال الفضاء الجوي والطبية المعقدة.
معدل استخدام الآلة. لن تحقق آلة خمسية المحاور تعمل بمعدل استخدام 40% عائداً تنافسياً على الاستثمار تقريباً. قبل الشراء، قم بمراجعة دقيقة لتراكم الطلبات الحالي وخط الإنتاج المستقبلي. العديد من الورش تستفيد بشكل أفضل من الاستعانة بمصادر خارجية للأعمال الخمسية المحاور العرضية لشريك متعاقد—مع تشغيل خلايا ثلاثية أو رباعية المحاور الخاصة بهم بمعدل استخدام مرتفع.
تكاليف البرمجيات والتدريب. تتطلب برمجة CAM للعمل بخمسة محاور برمجيات متقدمة (عادة من 15,000 إلى 40,000 دولار لكل ترخيص) ومشغلين يمكنهم استخدامها بفعالية. ضع في الاعتبار فترة تصاعد إنتاجية تتراوح بين 6-12 شهرًا عند نمذجة عائد الاستثمار للسنة الأولى.
اختيار التكوين المناسب لأعمالك
استخدم قائمة الفحص هذه لاختبار تفكيرك تحت الضغط قبل اتخاذ القرار النهائي بشأن أي التزام رأسمالي أو التزام بالمصادر.
- ☑ هل قمت بتعيين كل عائلة من القطع إلى الحد الأدنى من عدد المحاور المطلوب – وليس فقط القدرة القصوى التي قد أرغب فيها؟
- ☑ هل قمت بحساب إجمالي تكلفة الملكية على مدى خمس سنوات، بما في ذلك الصيانة والأدوات والبرامج؟
- ☑ هل حجم الإنتاج السنوي المتوقع كافٍ لتحقيق استرداد التكاليف خلال فترة مقبولة مالياً؟
- ☑ هل لدي—أو هل يمكنني توظيف—مشغلين يمتلكون مهارات برمجة CAM التي يتطلبها التكوين؟
- ☑ هل قمت بوضع نموذج لسيناريو سلبي ينخفض فيه الحجم بنسبة 25% في السنة الثانية؟
- ☑ هل قارنت تكلفة الاستعانة بمصادر خارجية للعمل المعقد مع ورشة عقود متخصصة في التشغيل خماسي المحاور مقابل شراء القدرة الإنتاجية الداخلية؟
- ☑ هل حصلت على ثلاث عروض أسعار تنافسية على الأقل وراجعت عينات من القطع من كل مورد؟
إذا بقيت عدة خانات دون تحديد، فمن المفيد إيقاف قرار الاستثمار الرأسمالي مؤقتاً واستكشاف ما إذا كانت علاقة التصنيع التعاقدي تغطي احتياجاتك قصيرة الأجل بينما تقوم ببناء البيانات لتبرير الاستثمار الداخلي. يتوفر فريق dobemy.com لمراجعة رسومات قطعك وحجم الإنتاج ومتطلبات التفاوت، ثم التوصية بتكوين المحاور—أو ترتيب الاستعانة بمصادر خارجية—الذي يعظم عائد الاستثمار دون تقييدك بمخاطر رأسمالية غير ضرورية.
