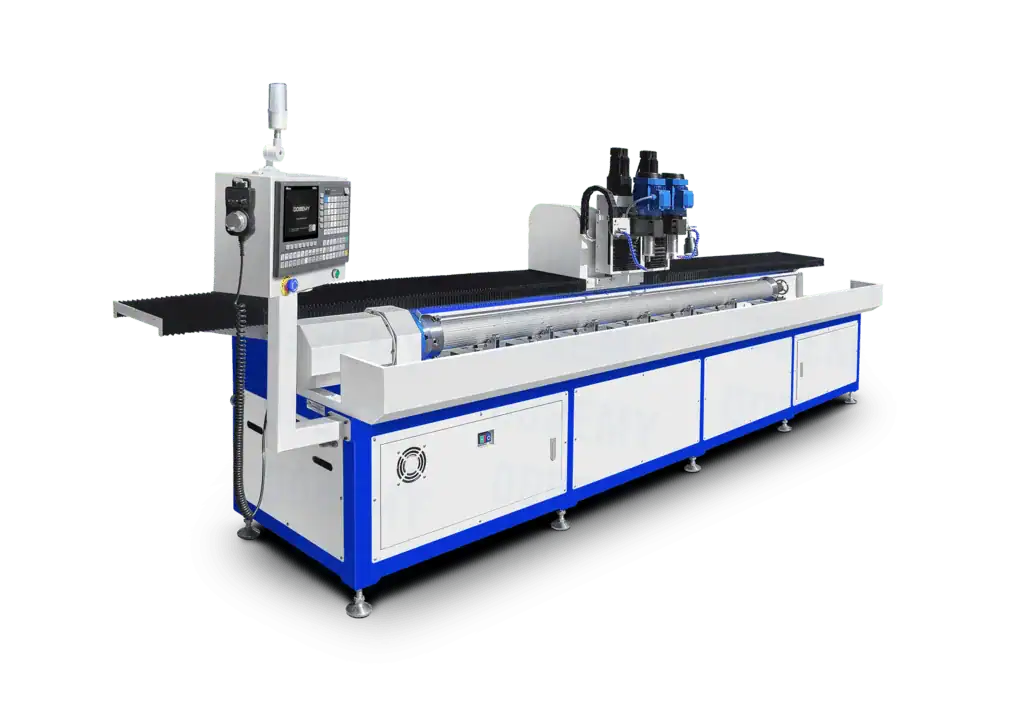

Máquina automática de perfuração de tubos redondos CNC DBM-3003DD(R1)
Product Information
- Máquina multifuncional de quatro eixos CNC para perfuração e rosqueamento de tubos redondos. O eixo rotativo adota um servomotor e um redutor harmônico de alta precisão, que tem alta precisão de rotação e posicionamento e pode ser processado em 360°.
- Processe o perfil quadrado e os tubos de formato especial alterando o ferramental.
- Ferramentas pneumáticas do tipo trilho independentes opcionais, fixação, troca rápida de produtos e fixação conveniente.
- Detectado e compensado, corrigido pelo interferômetro a laser importado dos Estados Unidos (API).
| Modelo NO. | DBM-1003DD(R1) | DBM-2003DD(R1) | DBM-3003DD(R1) | DBM-4003DD(R1) | |
| Rota | Eixo X | 800 mm | 1800 mm | 2800 mm | 3800 mm |
| Eixo Z | 200 mm | ||||
| Eixo A | 360° | ||||
| Eixo principal | Velocidade | 1500～24000rpm (de acordo com os requisitos) | |||
| Tipo de alça de ferramenta | ER20 | ||||
| Potência | 0.55kw ～ 3.0kw (de acordo com os requisitos) | ||||
| Velocidade de movimento | Eixo X | 30m/min～60m/min | |||
| Eixo Y | 25 m/min | ||||
| Eixo Z | 25m/min | ||||
| Capacidade de processamento | Perfuração | 1～20mm | |||
| Rosqueamento | M2-M16 | ||||
| Chanfro | 1～20mm | ||||
| Diâmetro de fixação do eixo rotativo | 10～200mm | ||||
| Magazine de ferramentas | Troca manual | ||||
| Capacidade de repetição | ±0,02mm | ||||
| Tamanho/quantidade da ranhura T | largura superior 13*Largura inferior 20*3pcs | ||||
| Programação | Importação de arquivo CAD/programação de computador/programação de ensino/programação manual | ||||
| memória do programa do sistema | Cerca de 10000 peças | ||||
| Controle de sinal externo do sistema | Suporte | ||||
| Tensão de trabalho | AC 220V/50HZ | ||||
| Dimensão | 2200*1500*1700mm | 3200*1500*1700mm | 4200*1500*1700mm | 5200*1500*1700mm | |
| Peso | Cerca de 1000 kg | Cerca de 1500 kg | Cerca de 2000 kg | Cerca de 2500 kg | |
