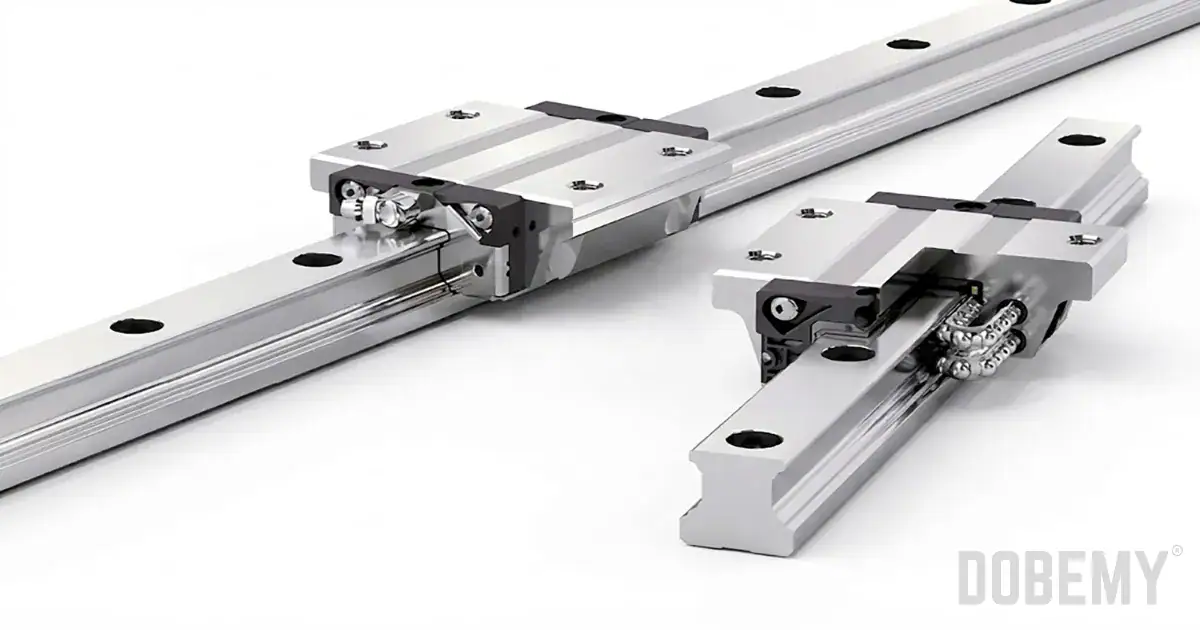

يعتمد شراء آلة CNC التالية على خيار حاسم واحد: مقارنة بين نظام الدليل الخطي ونظام Box Way في بناء CNC. يؤثر هذا القرار على كل قطعة تنتجها خلال الـ 15 عامًا القادمة. إذا اتخذت القرار الخاطئ، فستواجه إما أوقات دورة بطيئة أو فقدانًا مبكرًا للدقة. كلا نظامي التوجيه يحركان محاور الآلة، لكنهما يفعلان ذلك بفلسفات هندسية مختلفة جوهريًا. تعطي الأدلة الخطية الأولوية للسرعة والتسارع. بينما توفر أنظمة Box Way الصلابة وتخميد الاهتزاز. فهم هذه المقايضات يساعدك على مطابقة الآلة مع احتياجات الإنتاج الفعلية لديك—وليس ادعاءات التسويق.
دليل خطي مقابل CNC بنظام الصندوق: الفروقات الهندسية الأساسية

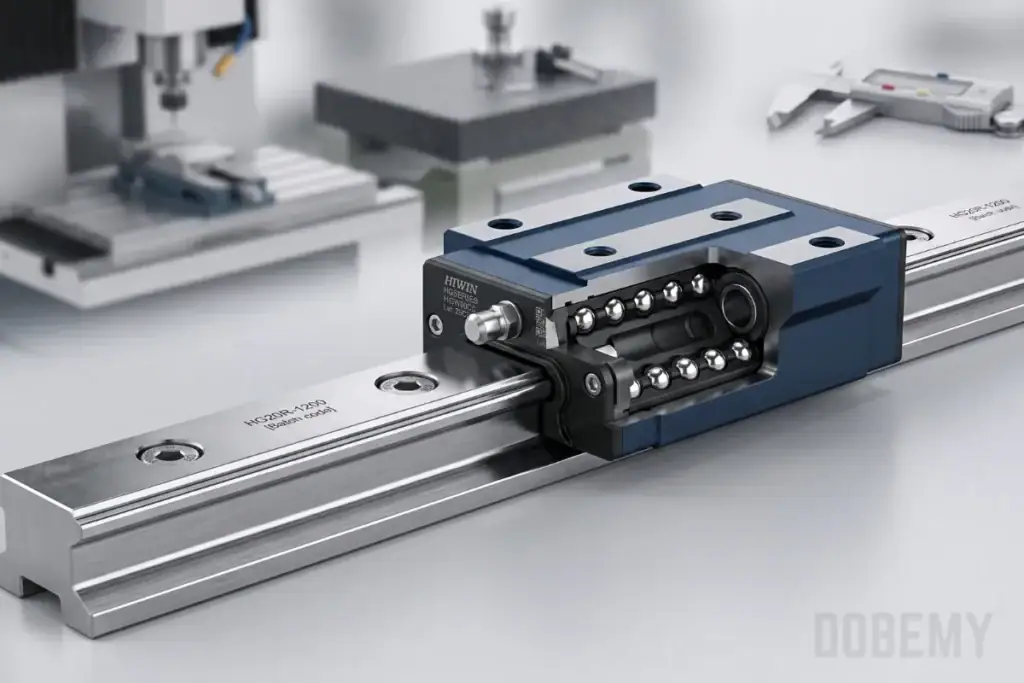

تستخدم القضبان الخطية محامل كروية أو أسطوانية متحركة دائريًا على قضبان منحوتة الشكل. تنزلق العربة على هذه العناصر الدوارة باحتكاك ضئيل. أما الممرات الصندوقية (تُسمى أيضًا الممرات المسطحة أو الممرات الانزلاقية) فتستخدم أسطح تلامس كبيرة ومسطحة مع تزييت زيتي. تنزلق العربة مباشرة على أسطح فولاذية مقساة أو من الحديد الزهر.
هذا الاختلاف الأساسي يخلق خصائص أداء متميزة. تحقق القضبان الخطية معاملات احتكاك تتراوح بين 0.003-0.005. بينما تعمل المجاري الصندوقية بمعامل احتكاك يتراوح بين 0.05-0.15 – أي أعلى بحوالي 10-50 مرة. الاحتكاك المنخفض يعني تسارعاً أسرع. الاحتكاك الأعلى يعني توهيناً أفضل.
البناء والمواد
عادةً ما تُصنع قضبان التوجيه الخطية من الفولاذ المقسّى (58-62 HRC). تشمل العلامات التجارية الشائعة THK وHiwin وNSK. تُثبّت القضبان على قاعدة الآلة بالبراغي. أما المجاري الصندوقية فهي جزء لا يتجزأ من المسبوكة نفسها. يقوم المصنّعون بكشط هذه الأسطح ومواءمتها يدوياً أثناء التجميع. تستغرق هذه العملية من 40 إلى 80 ساعة لكل آلة.
تختلف منطقة التماس بشكل كبير:
- الموجهات الخطية: 2–4 سم² لكل عربة
- مسارات صندوقية: 200-400 سم² لكل محور
تمتص مساحة التماس الأكبر مزيدًا من الاهتزاز. تقلل مساحة التماس الأصغر من الاحتكاك. لا يوجد نهج أفضل بشكل عام.
السرعة والتسارع: حيث تتفوق الأدلة الخطية
تهيمن القضبان الخطية على التطبيقات عالية السرعة. يتيح احتكاكها المنخفض تسارعًا سريعًا دون حرارة مفرطة للمحرك. تحقق الآلة ذات القضبان الخطية النموذجية تسارعًا يتراوح بين 1.0-1.5G. بينما تصل آلات القضبان الصندوقية عادةً إلى تسارع يتراوح بين 0.3-0.5G.
تحكي سرعات الحركة السريعة قصة مشابهة:
| المواصفات | دليل خطي | مسار صندوقي |
|---|---|---|
| الحركة السريعة (X/Y) | 36–60 م/دقيقة | 18–30 م/دقيقة |
| الحركة السريعة (Z) | 30-48 متر/دقيقة | 15–24 متر/دقيقة |
| التسارع | 1.0–1.5 جي | 0.3–0.5G |
| حجم المحرك السيرفو | أصغر (عزم دوران أقل) | أكبر (عزم دوران أعلى) |
بالنسبة لمراكز الثقب والحفر التي تعالج الألومنيوم أو الأجزاء ذات الجدران الرقيقة، تعتبر السرعة أمرًا مهمًا. يمكن لـ مركز الثقب ذو المواصفات المناسبة إكمال دورات أكثر بنسبة 30-50% في كل وردية عند استخدام القضبان الخطية. تتراكم هذه الميزة على مر سنوات الإنتاج. شاهد الفيديو أدناه لرؤية الحركة عالية السرعة التي يتم تحقيقها باستخدام القضبان الخطية.
تأثير وقت الدورة في الواقع العملي
خذ بعين الاعتبار عملية معالجة هيكل هاتف ذكي نموذجية. يتطلب الجزء 47 ثقبًا ملولبًا و12 ميزة مثقوبة. في مركز التثقيب اللولبي بالدليل الخطي، ينخفض وقت عدم القطع إلى 8-10 ثوانٍ لكل جزء. نفس العملية على آلة ذات مجاري صندوقية تستغرق 15-18 ثانية في وقت عدم القطع. على مدى 100,000 جزء سنويًا، يعادل هذا الفرق أكثر من 200 ساعة من وقت الإنتاج.
ومع ذلك، فإن تقليل وقت الدورة لا يهم إلا إذا ظلت الدقة مقبولة. فالآلات الأسرع التي تنتج منتجات معيبة تكلف أكثر من الآلات الأبطأ التي تنتج قطع جيدة.
الصلابة وتخميد الاهتزاز: ميزة الطريقة الصندوقية
المسارات الصندوقية تمتص الاهتزازات من خلال أسطح التماس الكبيرة. يعمل الاحتكاك الانزلاقي كمخمد طبيعي. تثبت هذه الخاصية أهميتها الحاسمة في عمليات القطع الثقيلة للفولاذ والحديد الزهر والتيتانيوم. تنقل المسارات الخطية الاهتزازات بشكل مباشر أكثر إلى قطعة العمل.
قياسات الصلابة الثابتة تُظهر الفرق:
- آلات السكك الصندوقية: صلابة نموذجية 15-25 نيوتن/ميكرومتر
- آلات الدليل الخطي: صلابة نموذجية 8-15 نيوتن/ميكرومتر
الصلابة الديناميكية أكثر أهمية. تحافظ المسارات الصندوقية على الدقة أثناء عمليات القطع المتقطعة. يمكن أن تهتز المسارات الخطية أثناء عمليات التفريز الأمامية القوية. يؤثر هذا السلوك بشكل مباشر على جودة تشطيب السطح وعمر الأداة.
معدلات إزالة المواد
تتعامل آلات المسار الصندوقي مع معدلات إزالة مواد أعلى في المعادن الحديدية. يمكن لمركز التصنيع الرأسي ذي المسار الصندوقي تحقيق 400-600 سم³/دقيقة في الحديد الزهر. بينما تصل الآلة المماثلة ذات الدليل الخطي عادةً إلى حد أقصى يتراوح بين 250-400 سم³/دقيقة قبل بدء الاهتزاز.
بالنسبة للمشترين الذين يقومون بمعالجة مواد قطع عمل مختلفة، فإن هذا التمييز مهم. الألومنيوم والنحاس الأصفر يفضلان القضبان الخطية. الفولاذ والحديد الزهر يفضلان المسارات الصندوقية. يتطلب الإنتاج المختلط تحليلاً دقيقاً لمزيج القطع الفعلي لديك.
الدقة والاحتفاظ بالدقة على المدى الطويل
الدقة الأولية تفضل القضبان الخطية. تزيل المحامل المحملة مسبقًا الخلوص الميكانيكي. تكرارية تحديد الموضع بدقة ±0.002 ملم هي المعيار. تتطلب المسارات الصندوقية تعديلًا دقيقًا لتحقيق أرقام مماثلة. ومع ذلك، فإن الدقة طويلة الأمد تحكي قصة مختلفة.
تتركز أنماط تآكل القضبان الخطية على مناطق تلامس صغيرة. بعد 5-7 سنوات من الاستخدام المكثف، يصبح تدهور الدقة قابلاً للقياس. تتآكل المجاري الصندوقية عبر أسطح كبيرة. يتوزع التآكل بشكل متساوٍ. يحدث فقدان الدقة بشكل أبطأ وأكثر قابلية للتنبؤ.
الصيانة والتعديل
تتطلب القضبان الخطية الاستبدال عند التآكل. تكلف المجموعة الكاملة من القضبان والعربات 3,000-8,000 دولار لمركز التثقيب النموذجي. يتطلب التركيب محاذاة دقيقة. يمكن كشط وضبط المنزلقات الصندوقية. يستعيد الفنيون المهرة الدقة الأصلية بتكلفة أقل. تستغرق هذه العملية 2-3 أيام مقابل 1-2 يوم لاستبدال القضبان الخطية.
تختلف متطلبات الصيانة بشكل كبير:
| جانب الصيانة | دليل خطي | مسار صندوقي |
|---|---|---|
| تكرار التشحيم | تلقائي (كل 15-30 دقيقة) | طبقة زيت مستمرة |
| حجم التزييت | 0.03–0.05 سم مكعب لكل نقطة | 2–5 لتر/يوم دوران |
| فحص التآكل | قياس مسار الكرة | فحص استواء السطح |
| عمر الخدمة النموذجي | 15,000–25,000 ساعة | 30,000–50,000 ساعة |
| طريقة الترميم | استبدال القضبان/العربات | إعادة كشط الأسطح |
تحليل التكلفة: سعر الشراء مقابل إجمالي التملك
تكلفة الآلات ذات الدليل الخطي أقل بنسبة 15-25% من آلات المسارات الصندوقية المماثلة. عملية التصنيع أسرع. يتطلب التجميع عمالة أقل مهارة. دفع المصنعون الصينيون أسعار الآلات ذات الدليل الخطي إلى الانخفاض بشكل كبير. تكلفة آلة CNC صينية عالية الجودة أقل جزئياً بسبب توحيد معايير الدليل الخطي.
ومع ذلك، فإن التكلفة الإجمالية للملكية تتطلب تحليلاً أعمق:
مقارنة التكلفة لمدة 5 سنوات (مركز الحنفية النموذجي)
- آلة الدليل الخطي: 45,000 دولار للشراء + 8,000 دولار للصيانة + 6,000 دولار لاستبدال الدليل = 59,000 دولار إجمالي
- آلة الدلائل الصندوقية: 55,000 دولار للشراء + 5,000 دولار للصيانة + 3,000 دولار لإعادة الكشط = 63,000 دولار إجمالي
تضيق الفجوة بمرور الوقت. بالنسبة للملكية لمدة 10 سنوات، غالبًا ما تثبت القضبان الصندوقية أنها أكثر اقتصادية. أما بالنسبة للمشترين الذين يستبدلون الآلات كل 5-7 سنوات، فإن القضبان الخطية توفر قيمة أفضل.
دليل الاختيار حسب التطبيق
يعتمد الاختيار بين الأدلة الخطية والطرق الصندوقية على متطلبات الإنتاج المحددة لديك. استخدم قائمة التحقق هذه لتوجيه قرارك:
اختر القضبان الخطية عندما:
- المواد الأساسية هي الألومنيوم أو النحاس الأصفر أو البلاستيك
- تتطلب الأجزاء العديد من الميزات الصغيرة (الثقوب، الخيوط، الجيوب)
- وقت الدورة يؤثر بشكل مباشر على الربحية
- عادةً ما تبقى أعماق القطع أقل من 3 مم
- متطلبات النعومة السطحية هي Ra 1.6 أو أخشن
- ستعمل الآلة من 1-2 وردية يومياً
- القيود المالية تفضل الاستثمار الأولي المنخفض
اختر الطرق الصندوقية عندما:
- المواد الأساسية هي الفولاذ أو الحديد الزهر أو التيتانيوم
- تتطلب الأجزاء عمليات تشغيل خشن ثقيلة
- القطوع المتقطعة شائعة (السلاسل المفتاحية، الفتحات)
- أعماق القطع تتجاوز 5 ملم بانتظام
- متطلبات التشطيب السطحي هي Ra 0.8 أو أدق
- ستعمل الآلة على 3 ورديات أو 24/7
- الحفاظ على الدقة على المدى الطويل أمر بالغ الأهمية
يقوم العديد من المشترين بمعالجة مواد مختلطة. في هذه الحالات، قم بتحليل مزيج القطع الخاصة بك حسب الحجم. إذا كانت 70% أو أكثر من القطع تفضل نوعًا واحدًا من الموجهات، فاختر وفقًا لذلك. بالنسبة للإنتاج المختلط حقًا، فكر في أنواع مختلفة من الآلات لعائلات القطع المختلفة.
الحلول الهجينة والتطورات الحديثة
بعض الشركات المصنعة تقدم الآن تصاميم هجينة. تستخدم هذه الآلات القضبان الصندوقية على المحور Z (حيث تكون الصلابة أكثر أهمية) والقضبان الخطية على المحاور X/Y (حيث تكون السرعة أكثر أهمية). علامات تجارية مثل مازاك وأوكوما قد روجت لهذا النهج.
تمثل الأدلة الخطية من النوع الأسطواني حلاً وسطياً آخر. فهي تستخدم بكرات أسطوانية بدلاً من الكرات. يزيد هذا التصميم من قدرة التحمل بنسبة 30-50% مع الحفاظ على مزايا السرعة. تكلف الأدلة الأسطوانية أكثر بنسبة 20-30% من الأدلة الكروية.
تقييم الشركات المصنعة الصينية
يقدم مصنعو CNC الصينيون كلا النوعين من القضبان الموجهة. تتفاوت الجودة بشكل كبير بين الموردين. عند البحث عن موردين صينيين موثوقين، تحقق من هذه النقاط:
- العلامة التجارية والدرجة للقضبان الخطية (THK، Hiwin، أو ما يعادلها)
- مواصفات فئة الحمل المسبق (C0 أو C1 أو C2)
- جودة الصب وعملية تخفيف الإجهاد
- إجراءات التجميع والمحاذاة
- شهادة الدقة وفقًا لمعايير ISO 230-2
اطلب بيانات اختبار المعايير القياسية قبل الشراء. يقدم الموردون ذوو السمعة الطيبة نتائج اختبار شريط الكرة وشهادات دقة التموضع. تكشف هذه المستندات عن القدرة الفعلية للآلة بما يتجاوز المواصفات المذكورة في الكتالوج.
اتخاذ القرار النهائي
لا يوجد فائز عالمي في نقاش دليل السكة الخطية مقابل الطريقة الصندوقية في أجهزة CNC. تخدم كل تقنية احتياجات إنتاج مختلفة. يجب أن يتبع قرارك هذه العملية:
- راجع أجزائك الحالية: قم بإعداد قائمة بالمواد والميزات والتفاوتات والأحجام
- احسب حساسية وقت الدورة: حدد التكلفة لكل ثانية من وقت تشغيل الآلة
- تقييم متطلبات الدقة: حدد التدهور المقبول على مدار عمر الماكينة
- قدرات صيانة المشروع: تقييم المهارات الداخلية وتوافر الخدمة المحلية
- إجمالي تكلفة الملكية للطراز: يشمل الشراء والصيانة ووقت التوقف والاستبدال
بالنسبة لمراكز الحفر الرأسية والأفقية، تنطبق نفس المبادئ. تستفيد الآلات الرأسية بشكل أكبر من القضبان الخطية بفضل مساعدة الجاذبية. غالبًا ما تحتاج الآلات الأفقية إلى صلابة المسار الصندوقي لقطع العمل الثقيلة.
