Tek bir operatörün parçaları elle yüklemesi ve boşaltması, takımlama merkezinizin ana mil verimliliğini %60–70 ile sınırlıdır. Makine, operatör bir sonraki boş parçayı almak için uzanırken bekler. Bir CNC otomatik yükleme sistemi bu beklemeyi ortadan kaldırır. Parçaları sürekli besler, ana mili kesimde tutar ve verimliliği %90’ın üzerine çıkarır. Bu makale, mevcut veya yeni bir delme/takımlama merkezine otomatik yükleme ve boşaltma eklemenin nasıl olacağını ve tam otomatik üretim elde etmek için nelerin gerektiğini açıklar.
Neden Manuel Yükleme Verimliliğinizi Sınırlar
Elle taşıma üç darboğaz yaratır. İlk olarak, yükleme/boşaltma için parça başına döngü süresi 8-15 saniye uzar. İkinci olarak, operatörün yorgunluğu, bir vardiyanın dördüncü saatinden sonra red oranlarını artırır. Üçüncü olarak, ışıklar kapalı çalışamazsınız. Makine gece boyunca hareketsiz kalır.
Tipik bir M6攻丝 işlemini 2 mm SUS304 braketlerinde düşünün. Kesme süresi delik başına 4.2 saniye, parça başına altı delik. Toplam işleme süresi: 25.2 saniye. Manuel yükleme/boşaltma 12 saniye ekler. O 12 saniye toplam döngünün %32’sini temsil ediyor. Bunu ortadan kaldırırsanız, vardiya başına %32 daha fazla parça kazanırsınız.
Beklemenin Gerçek Maliyeti
Günde 16 saat çalışan bir delme merkezi, saatte 45 € makina maliyetiyle, manuel yükleme/boşaltma gecikmeleri nedeniyle ayda 7,200 € kaybetmektedir – %30 boşta kalma süresi varsayılarak. Üç yıl boyunca, bu 250,000 €’yu aşmaktadır. Bir portal yükleyici 18,000 €–35,000 € arasında bir maliyete sahiptir. Geri ödeme süresi: 3–6 ay.
CNC delik delme ve vidalama makinelerini değerlendiren alıcılar için otomasyon hazır hale getirilmesi, ana mil hızı ve eksen hareketi ile yan yana sıralanmalıdır. Yükleyici kabul edemeyen bir makine, sizi sonsuza kadar manuel işletmeye mahkum eder.
CNC Otomatik Yükleme Sistemleri Türleri
Pazarda dört ana konfigürasyon hakimdir. Her biri farklı parça geometrilerine, parti boyutlarına ve zemin alanı kısıtlamalarına uygundur.

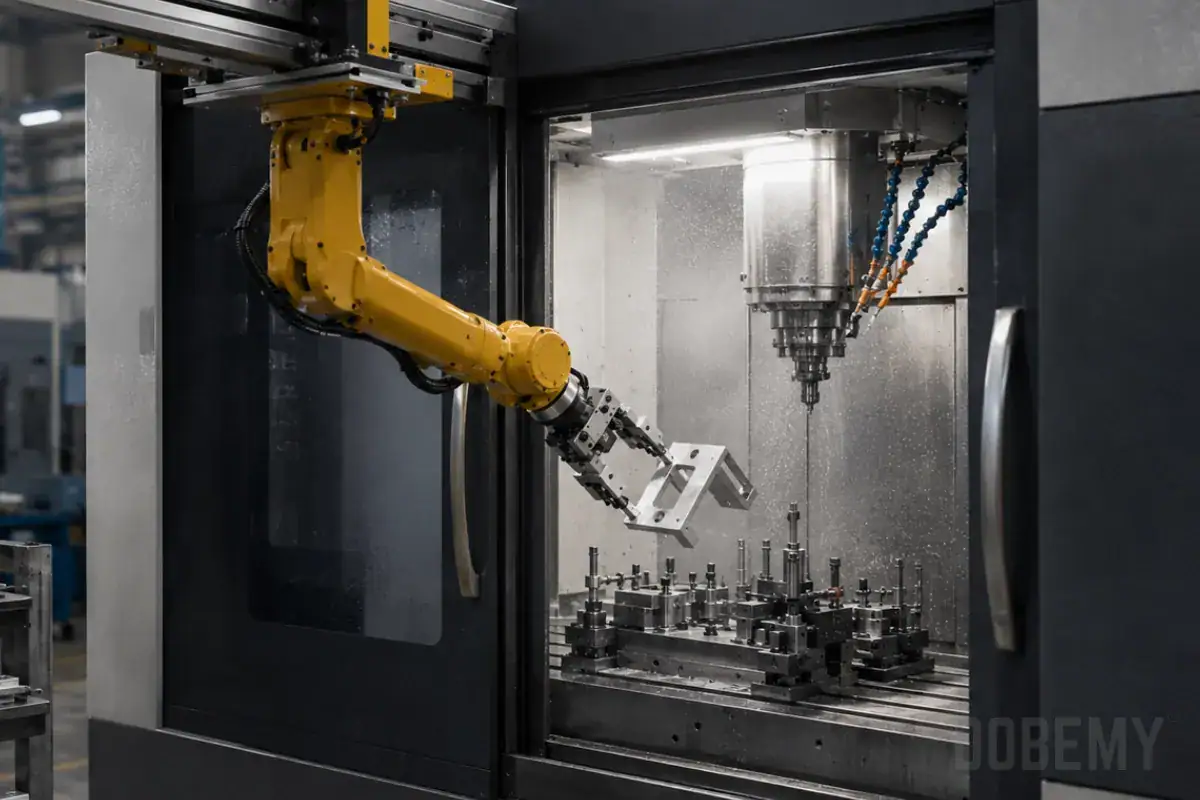

Portal Yükleyicileri
Bir portal yükleyici makinenin üstüne monte edilir. Bir tepsiden veya konveyörden parçaları alır, X-Y-Z eksenleri boyunca hareket eder ve bunları fikstüre yerleştirir. Portal yükleyiciler 15 kg’a kadar parçaları işleyebilir. Yüksek hacimli, tek parça türü üretiminde mükemmeldir.
- Tekrar Edilebilirlik: ±0.05 mm tipik
- Döngü süresi: 3–5 saniye
- Ayak izi: minimum—dikey alan kullanır
- Maliyet: €18,000–€35,000
Eklemli Robot Kolları
6 eksenli bir robot (Fanuc, KUKA, ABB veya ESTUN gibi Çin markaları) esneklik sunar. Birden fazla makine türünü yükleyebilir, karmaşık parça yönlerini yönetebilir ve deburring veya kontrol gibi ikincil görevleri yerine getirebilir. Tipik tapping center uygulamaları için yük kapasitesi 3 kg’dan 25 kg’a kadar değişir.
- Tekrarlanabilirlik: ±0.02–±0.05 mm
- Siklus üstü: 4–8 saniye
- Ayak İzi: makinenin yanında yer alan alan gerektirir
- Maliyet: 25.000€–60.000€ (robot + kavrama + entegrasyon)
Döner Palet Sistemleri
Dönen palet değiştirici, bireysel parçalar yerine geliştirme aparatlarını değiştirir. Bir palet işlenirken, operatör bir sonraki paleti yükler. Bu yaklaşım daha büyük iş parçaları veya çok parçalı aparatlara uygundur. Operatörün katılımını azaltır – ama ortadan kaldırmaz.
Kase Besleyicileri ve Titreşimli Sistemler
Küçük parçalar (50 mm altında, 200 g altında) için, kova besleyiciler parçaları otomatik olarak yönlendirir ve ayrıştırır. Parçalar, bir yükleyici veya robotun alması için bir alma istasyonuna beslenir. Kova besleyiciler, geometrisine bağlı olarak dakikada 20–60 parça işleyebilir.
Doğru sistemi seçmek, parça karışımınıza bağlıdır. İş parçası özelliklerine uygun ekipman eşleştirmesi hakkında rehberlik için malzeme seçimi kılavuzumuza bakın.
Entegrasyon Gereksinimleri: Makinenizin İhtiyaçları
Her diş açma merkezi otomasyonu kabul etmez. Bir yükleyici satın almadan önce bu gereksinimleri doğrulayın.
Kontrol Sistemi Uyumluluğu
Makine kontrolörü, yükleyici ile M-kodu el sıkışmasını desteklemelidir. Standart sinyaller şunları içerir:
- ” döngü tamamlandı, boşaltmaya hazır” için M-kodu
- “parça yüklendi, sıkıştırmaya hazır” için M-kodu
- Kapı kilidi sinyalleri (güvenlik)
- Arıza/Alarm röle çıkışları
Fanuc 0i-MF, Mitsubishi M80 ve Siemens 828D bu sinyalleri yerel olarak desteklemektedir. Eski kontrolörlerin PLC güncellemesi gerektirebilir. Fanuc ve Siemens karşılaştırması, kontrol sistemi yeteneklerini detaylı bir şekilde ele almaktadır.
Otomatik Kapı Mekanizması
Manüel kayar kapılar otomasyonu engeller. Pozisyon geri bildirimi ile birlikte pnömatik veya servo kontrollü otomatik kapı gereklidir. Yenileme maliyeti: €1,500–€4,000. Birçok Çinli taplama merkezi artık otomatik kapıyı fabrika seçeneği olarak sunmaktadır – sipariş verirken belirtin.
Fikstür Tasarımı
Fixture otomatik olarak sıkıştırmalı ve serbest bırakmalıdır. Pozisyon sensörleri ile hidrolik veya pnömatik sıkıştırma standarttır. Manuel toggle klipsler çalışmaz. Fixture yeniden tasarımı, karmaşıklığa bağlı olarak 2.000–8.000 € ek maliyet ekler.
Güvenlik Kafesi
CE ve ISO 13849, robotların entegrasyonu sırasında risk değerlendirmesi gerektirir. Robot çalışma alanının etrafında ışık perdeleri, güvenlik matları veya bir fiziksel çerçeveye ihtiyacınız var. Güvenlik donanımı ve sertifikasyon belgeleri için 3,000-10,000 € bütçe ayırın. Avrupa alıcıları, uyum detayları için CE işareti kılavuzumuza referans vermelidir.
Karşılaştırma: Gantry Yükleyici vs. Robot Kol
Aşağıdaki tablo, diş açma ve delik açma merkezleri için en yaygın iki otomasyon yaklaşımını karşılaştırmaktadır.
| Kriter | Portal Yükleyici | 6-Eksen Robot Kolu |
|---|---|---|
| Başlangıç maliyeti | €18,000–€35,000 | €25,000–€60,000 |
| Tekrar Edilebilirlik | ±0.05 mm | ±0.02–±0.05 mm |
| Döngü üstü | 3–5 saniye | 4–8 saniye |
| Esneklik (parça çeşitliliği) | Düşük—tek parça türü | Yüksek—birden fazla parça türü |
| Zemin alanı | Minimal (üst montaj) | 1.5–2.5 m² makine yanında |
| Programlama karmaşıklığı | Düşük—sadece öğretim noktaları | Orta—yol planlaması gereklidir |
| İkincil görevler | Hiçbiri | Burun temizleme, muayene, kutu sıralama |
| En İyi | Yüksek hacimli, tek parça üretimi | Karma üretim, çoklu makine hücreleri |
Bir parça ailesinin yüksek hacimli üretimi için, köprülü yükleyiciler daha hızlı geri dönüş sağlar. Sık sık değişim yapan iş atölyeleri için, robot kolları esneklik aracılığıyla daha yüksek maliyeti haklı çıkarır.
Adım Adım: Mevcut Bir Makineye Otomasyon Eklemek
Bu kontrol listesini takip ederek mevcut delme veya tapalama merkeziniz için bir CNC otomatik yükleme sistemi yeniden donatın.
- Kontrolörü denetleyin. M-kodu el sıkışma yeteneğini doğrulayın. Makine üreticisinden G/Ç haritasını talep edin.
- İş hacmini ölçün. Fixture yüksekliğini, kapı açıklığı genişliğini ve masa üzerindeki boşluğu belgeleyin.
- Yükleyici tipini seçin. Yük, erişim ve döngü süresini parçalarınızın ihtiyaçlarıyla eşleştirin.
- Fixture’ı tasarlayın veya değiştirin. Pozisyon geri bildirimli hidrolik/pnomatik sıkıştırma ekleyin.
- Otomatik kapıyı monte edin. Eğer zaten mevcut değilse, pnömatik silindirleri ve limit anahtarlarını yenileyin.
- Güvenlik sistemlerini entegre edin. Işık perdeleri veya kılıf kurun. ISO 13849’a göre risk değerlendirmesi yapın.
- Devreye alma ve test. Tekrar üretilebilirliği ve hata yönetimini doğrulamak için 500’den fazla döngü çalıştırın.
- Operatörleri eğitin. Başlatma, durdurma, arıza kurtarma ve kavrama değiştirme işlemlerini kapsar.
Toplam retrofit zaman çizelgesi: siparişten üretime 4–8 hafta. Çin’den ekipman ithal eden alıcılar, fabrika ön entegrasyonunu talep edebilirler—yükleyici monte edilmiş ve test edilmiş olarak gönderilir. Bu, yerinde devreye almayı 2–3 güne düşürür. Entegre sistemler için ithalat süreci kontrol listemiz lojistik ve gümrük konularını kapsar.
Tam Otomatik Üretime Ulaşma: Yükleyicinin Ötesinde
Bir yükleyici tek başına tam otomasyon sağlamaz. Dört ek elemana ihtiyacınız var.
Parça Depolama ve Bufferring
Yükleyicinin, yarı mamullerin bir kaynağına ve bitmiş parçaların bir varış yerine ihtiyacı vardır. Seçenekler şunları içerir:
- Tepsi istifleyicileri: 10-50 tepsi, her biri 20-100 parça tutar
- Konveyör giriş/çıkışı: sürekli akış, yüksek hacimli hatlar için uygundur.
- Palet dergileri: daha büyük parçalar veya çok parçalı tutucular için
30 parça kapasitesine sahip 50 tepsili bir istifleyici, 1.500 parça yastıklama sağlar. 45 saniyelik döngü süresi ile bu, 18+ saatlik gözetsiz işletmeyi destekler.
İşlem İçinde Muayene
Işık kapalı üretim, otomatik kalite doğrulamasını gerektirir. Seçenekler şunlardır:
- Dokunmatik prob: işleme öncesinde parça varlığını ve konumunu doğrulayın.
- Görüş sistemleri: delik sayısını kontrol etme, vida varlığı, yüzey kusurları
- Vida ölçü aletleri: boşaltma istasyonuna entegre edilmiş uygun/uygun değil doğrulaması
Kabul edilmeyen parçalar ayrı bir kutuya yönlendirilir. Sistem arızayı kaydeder ve üretime devam eder.
Alet Ömrü Yönetimi
Gözetimsiz çalışma, otomatik alet izleme gerektirir. Kontrolör, kesim sayısı veya kesim süresi ile alet ömrünü takip eder. Bir tap, limitine yaklaştığında (örneğin, SUS304’teki bir M6 tap için 8,000 delik), sistem ya:
- Dergide yedek bir alete geçiş yapar
- Operatörü SMS veya e-posta ile duraklatır ve uyarır.
Aşırı alet kullanımı maliyet ekler ancak gerçek ışık kapalı çalışma yeteneğini sağlar. Ana mil ve alet hususları için, ana mil hızı seçim kılavuzumuza bakın.
Çip ve Soğutucu Yönetimi
Tıkanmalar birikir. Soğutma sıvısı seviyeleri düşer. 8+ saatlik gözlemsiz çalışmalarda, ihtiyacınız olan:
- Yeterli kapasiteye sahip talaş konveyörü
- Seviye sensörü ve otomatik dolum özelliği olan soğutma tankı
- Aerozole toplama cihazı hava kalitesini korumak için
Otomasyonun Ne Zaman Getiri Sağladığının ROI Hesabı?
Bu çerçeveyi belirli durumunuz için geri dönüşü hesaplamak için kullanın.
Değişkenler
- Mevcut çevrim süresi (manuel): işleme süresi + yükleme/boşaltma süresi
- Otomatik döngü süresi: işleme süresi + yükleyici üst yükü (3–8 saniye)
- Günlük vardiya: 1, 2 veya 3
- Makine saatlik maliyeti: işçilik, genel giderler, amortisman dahil tam maliyet
- Otomasyon sistemi maliyeti: yükleyici + aparat + güvenlik + entegrasyon
Örnek Hesaplama
Mevcut durum: 37 saniyelik döngü (25s işleme + 12s manuel taşıma), 2 vardiya (16 saat), €45/saat makine ücreti.
Günlük parça sayısı: (16 × 3600) / 37 = 1,557 parça
Otomatik durum: 30 saniyelik döngü (25s işleme + 5s yükleyici), 3 vardiya (24 saat, ışık kapalı üçüncü vardiya).
Günlük parçalar: (24 × 3600) / 30 = 2,880 parça
Artış: Günde 1,323 ek parça (yüzde 85 iyileşme).
Her parça için marj €0.80 ise, günlük kazanç €1,058’dir. Aylık kazanç: €22,000+. €40,000’lık otomasyon maliyeti 2 aydan kısa sürede geri dönüş sağlar.
Hatta muhafazakâr senaryolar (tek vardiya, mütevazı çevrim süresi azalması) genellikle 12 ayın altında geri ödeme süresi göstermektedir. Ayrıntılı ROI analiz yöntemleri için eksende konfigürasyon ROI kılavuzumuza bakın.
Çin’den Sipariş Verirken Otomasyonu Belirlemek
Çin’deki diş açma merkezi üreticileri giderek entegre otomasyon paketleri sunmaktadır. Teklif isterken, belirtin:
- Parça boyutları, ağırlık ve malzeme
- Hedef döngü süresi (sadece işlem)
- İstenen tampon kapasitesi (gözlem altında olmayan çalışma saatleri)
- Gerekli güvenlik standartları (CE, OSHA, yerel kodlar)
- Kontrol sistemi tercihi (Fanuc, Mitsubishi, Siemens)
Siparişi tamamlamadan önce parça geometrinizi (veya benzer bir parçayı) çalıştıran entegre sistemin bir videosunu talep edin. Yükleyici ve makinenin test edilmiş birim olarak gönderildiğini — yerinde entegrasyon gerektiren ayrı bileşenler değil — doğrulayın.
Tedarikçi değerlendirme kriterleri için, güvenilir Çin CNC tedarikçilerini bulma kılavuzumuz gerekli özen adımlarını kapsamaktadır.
Anahtar Nokta
CNC otomatik yükleme sistemi, her parça için 8-15 saniye manuel işlemi ortadan kaldırarak ana mili kullanımını %60-70’ten %90’ın üzerine çıkarır. Portal yükleyiciler, yüksek hacimli tek parça üretimi için uygundur (18.000€-35.000€). Robot kolları karışık üretim ve çok makineli hücreler için uygundur (25.000€-60.000€). Tam otomatik üretim, parça tamponlama, süreç içi denetim, alet ömrü yönetimi ve talaş/sıvı soğutma işlemlerini gerektirir. Geri dönüş süresi genellikle 3-12 ay içinde gerçekleşir. Fabrika entegrasyonu ve test edilmiş bir sistem almak için otomasyon gereksinimlerini sipariş zamanında belirtin.
