Specifying core CNC specifications including spindle accuracy and positioning tolerances is only part of successful international procurement. Overseas buyers must also navigate conflicting material standards, establish clear inspection protocols, and overcome communication barriers that derail cross-border manufacturing projects.
В этом руководстве рассказывается о конфликтах между региональными стандартами и спецификациями материалов, о системах контроля, которые требуют глобальные покупатели, и о том, как предотвратить дорогостоящие недоразумения в международных проектах с ЧПУ.
Существенные требования и конфликты трансграничных стандартов
Международные спецификации материалов (ASTM, DIN, JIS, GB)
Марки материалов значительно отличаются в разных региональных стандартах. Сталь, указанная как «эквивалентная» в одной системе, может иметь другой химический состав, механические свойства или требования к термообработке.
Стандартная система Регион Общие обозначения
Северная Америка: AISI 304, 6061-T6, A36
Европа: DIN/EN 1.4301, EN AW-6061, S235JR
Япония: JIS SUS304, A6061, SS400
Китай: GB 0Cr18Ni9, 6061, Q235
Хотя эти стандарты часто имеют «эквивалентные» марки, существуют тонкие различия в допустимых диапазонах химического состава, методах испытаний и требованиях к сертификации.
Почему градации материалов различаются в зависимости от региона
Региональные стандарты развивались независимо друг от друга, исходя из потребностей местной промышленности:
Допуски на химический состав — ASTM может допускать более широкие диапазоны, чем DIN, для некоторых элементов
Протоколы испытаний — Размеры образцов для испытаний на растяжение и скорость деформации различны
Требования к сертификации — сертификаты EN 10204 3.1 являются стандартными в Европе, но не являются обязательными в других странах
Спецификации термообработки — температура и время старения могут отличаться для «эквивалентных» температур
Требования к сертификации материалов
Европейские и североамериканские покупатели обычно требуют:
Отчеты об испытаниях на мельнице (MTR) — химический анализ и механические свойства, полученные с завода-изготовителя
Сертификаты EN 10204 тип 3.1 — свойства материала, подтвержденные третьей стороной
Прослеживаемость партии тепла — привязка готовых деталей к партиям исходного материала
Соответствие RoHS/REACH — для продукции, поступающей на рынки ЕС
Системы проверки, которые интересуют зарубежных покупателей

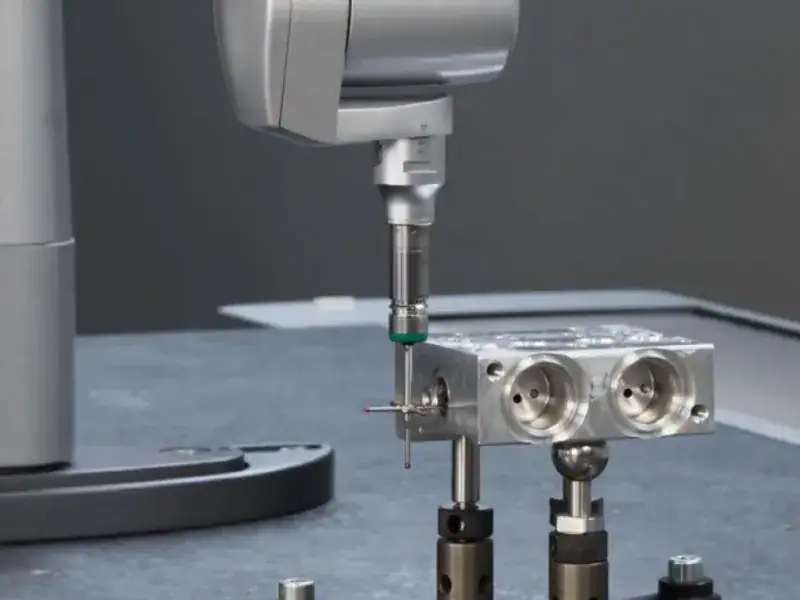

Протоколы измерений КИМ и отчетность
Контроль на координатно-измерительных машинах (КИМ) является золотым стандартом для проверки точности размеров. Глобальные покупатели ожидают:
Калиброванное оборудование — NIST-traceable или эквивалентный сертификат национального метрологического института
Документированная неопределенность измерений — согласно ISO 14253-1 для правил принятия решений
Стандартизированные форматы отчетов — результаты по каждой функции с номинальными, фактическими и отклоняющимися значениями
Возможность оценки GD&T — расчеты истинного положения, профиля, биения в соответствии с ASME Y14.5
Требования к отчету КИМ
Полный отчет по КИМ включает в себя:
ЭлементОписаниеИдентификация деталиНомер чертежа, ревизия, серийный номер/номер партииСтруктура данныхПервичные, вторичные и третичные опорные точки, как указаноИзмерения характеристикКаждый контролируемый размер с допускомСостояние «прошел/не прошел «Четкая индикация для каждой характеристики и в целомУсловия измеренияТемпература, влажность, конфигурация датчикаСостояние калибровкиИдентификатор оборудования и дата калибровки
Требования к шероховатости поверхности (рекомендации по Ra)
Характеристики поверхности зависят от области применения:
Ra ЗначениеТипичное применениеRa 0,2-0,4 мкмУплотнительные поверхности, шейки прецизионных подшипниковRa 0,4-0,8 мкмОтверстия гидроцилиндров, поверхности скольжения с плотным прилеганиемRa 0,8-1,6 мкмОбщие обработанные поверхности, зубья шестеренRa 1,6-3,2 мкмНекритические поверхности, черновая обработкаRa 3,2-6,3 мкмОбработанные поверхности, подготовка под сварку
Примечание: чаще всего используется параметр Ra (средняя арифметическая шероховатость), но в некоторых спецификациях указывается Rz (средняя максимальная высота). Перед производством уточните, какой параметр применяется.
Прослеживаемость, контроль партий и калибровка
Покупатели, заботящиеся о качестве, требуют:
Прослеживаемость партий — возможность отследить любую деталь до сырья, станка, оператора и данных проверки
Сертификаты калибровки — для всего измерительного оборудования с определенными интервалами
Исследования R&R — подтверждение возможностей измерительной системы для критических размеров
Планы контроля — документирование частоты и методов контроля для каждого элемента
Коммуникационные проблемы в глобальных проектах CNC
Как нечеткие чертежи приводят к спорам о допустимости
Многие трансграничные споры возникают из-за неоднозначной технической документации:
Отсутствие указаний на допуски — функции без явных допусков по умолчанию используют общие допуски, которые зависят от стандарта
Неполный GD&T — позиционные допуски без надлежащих опорных точек
Противоречивые размеры — разногласия между 3D-моделью и 2D-чертежом
Предполагаемые стандарты — Поставщик интерпретирует немаркированные допуски в соответствии с местными традициями
Допуск, который по умолчанию соответствует ISO 2768-mK в одном магазине, в другом может соответствовать более слабому стандарту GB/T.
Важность полных технических пакетов
Международные проекты требуют четкой документации:
Основные результаты:
2D чертежи — Полные размеры с GD&T в соответствии с ASME Y14.5 или ISO 1101
файлы 3D CAD — STEP (AP214 или AP242) для универсальной совместимости
Таблицы допусков — Явный общий класс допуска (ISO 2768-f, -m, -c или -v)
Спецификации материалов — с четким указанием приемлемых эквивалентов
Выводы по шероховатости поверхности — значения Ra на всех контролируемых поверхностях
Требования к проверке — какие характеристики требуют проверки на КИМ
Распространенные недоразумения между инженерами и поставщиками
ПроблемаЗападное допущениеОбщая интерпретация поставщикамиНеобозначенные допускиISO 2768-m (средний)Местный стандарт или более широкий допуск «Эквивалентный» материалИдентичные свойстваПохожий, но потенциально другой сплавТолько обозначение отделки поверхностиНе требуется конкретное значение RaЛюбая отделка в пределах технологических возможностейПримечание «Критический размер «Требуется 100% контрольСтандартный выборочный контрольВывод резьбыПо ASME B1.1По ISO 68-1 (различные классы посадки)
Лучшие практики для четкой коммуникации
Для предотвращения споров:
Укажите руководящий стандарт — «Все допуски по ISO 2768-mK, если не указано иное»
Полностью определите материал — «ASTM A276 тип 304, никаких замен без письменного разрешения»
Укажите требования к контролю — «100% контроль на КИМ для элементов с маркировкой CTQ»
Предоставление контрольных образцов — Когда отделка поверхности или внешний вид имеют решающее значение
Проведение обзоров чертежей — перед производством для подтверждения взаимопонимания
Related: CNC Drawing and Tolerance Guide
Контрольный список документации поставщика
Требования к предпроизводству
Подписание рецензии на чертеж, подтверждающей интерпретацию
Тип сертификации материала согласован (MTR, EN 10204 3.1 и т.д.)
Утвержден план проверки критических элементов
Определены требования к инспекции первого изделия (FAI)
Производственная документация
Записи о проверках в процессе производства
Отчеты КИМ по контролируемым размерам
Протоколы проверки качества обработки поверхности
Прослеживаемость материала по номерам тепловой энергии/пакета
Отгрузочная документация
Сертификат окончательной проверки
Сертификат соответствия (CoC)
Упаковочный лист с указанием номеров деталей/серийных номеров
Оформление экспортной документации в соответствии с требованиями
Заключение
Понимание различий в стандартах материалов, создание четких протоколов проверки и точное доведение требований до сведения заказчика предотвращает споры о качестве, которые возникают в международных проектах с ЧПУ. Документация — это не бюрократия, а основа успешного трансграничного производственного партнерства.
