Selecionar a máquina de perfuração e de roscagem CNC certa impacta diretamente a eficiência da sua produção e a qualidade das peças. Proprietários de fábricas que processam perfis de alumínio, placas de aço ou componentes automotivos precisam de máquinas que ofereçam precisão consistente em furos e qualidade de rosca em milhares de peças. Este guia abrange as especificações técnicas, requisitos de capacidade e fatores de custo que determinam qual máquina se adequa às suas necessidades de produção.
Compreendendo os Tipos de Máquinas de Perfuração e Rosqueamento CNC
Máquinas CNC de perfuração e furação se enquadram em três categorias principais com base na configuração do eixo e no espaço de trabalho. Centros de usinagem verticais com capacidade de furação manuseiam peças planas e placas de até 1000 mm x 600 mm. Centros horizontais de perfuração e furação se destacam no processamento de perfis longos e peças multi-ladas sem necessidade de reposicionamento. Máquinas de perfuração e furação de múltiplos eixos produzem altos volumes de peças idênticas com múltiplos furos simultaneamente.
Cada tipo atende a diferentes cenários de produção. Máquinas verticais são adequadas para oficinas que lidam com tamanhos de peças variados e pequenos lotes. Máquinas horizontais se encaixam em linhas de produção que processam extrusões de alumínio ou tubos de aço. Unidades multieixo são ideais para a fabricação em alta volume de componentes padrão, como flanges ou suportes.
O sistema de controle determina a flexibilidade de programação e a otimização do ciclo. Os controles da Fanuc, Siemens e Mitsubishi oferecem diferentes ciclos pré-programados para perfuração em penetração, rosqueamento rígido e fresagem de roscas. Os sistemas Fanuc fornecem a biblioteca mais extensa de ciclos de perfuração e roscagem. Os controles da Siemens se destacam em trajetórias de usinagem de alta velocidade. Os sistemas Mitsubishi equilibram custo e funcionalidade para operações padrão de perfuração e roscagem.

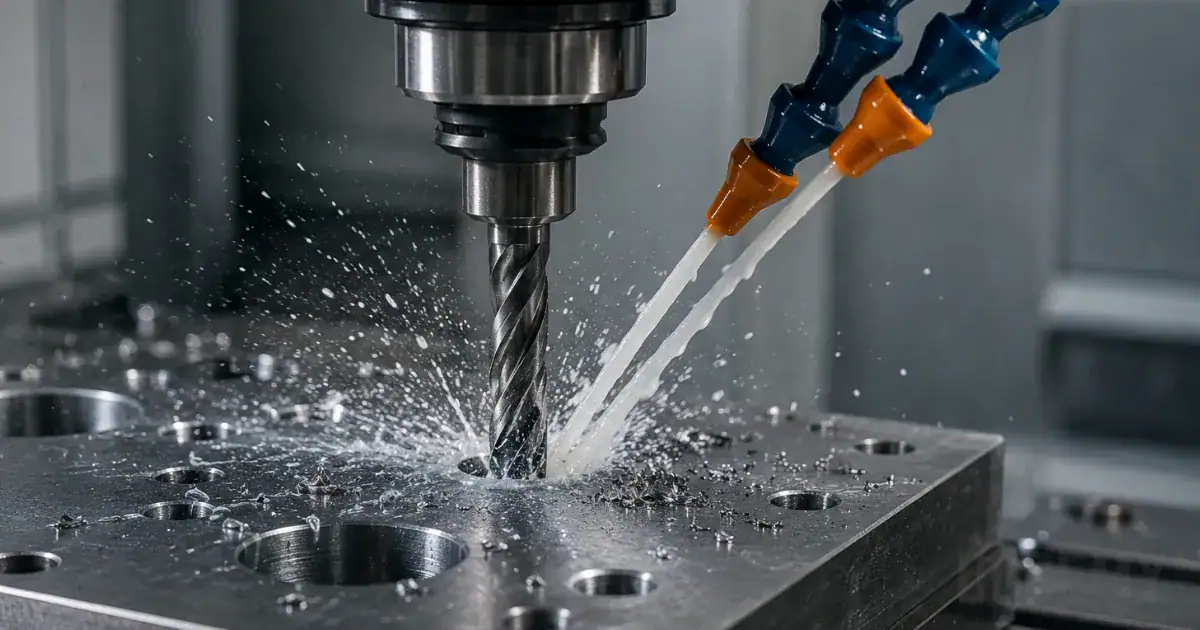

Especificações Críticas para Operações de Perfuração
A capacidade de perfuração depende da potência do spindle, da faixa de velocidade e da força de empuxo. Um spindle de 7,5 kW fura até 25 mm de diâmetro em alumínio e 20 mm em aço suave. Classificações de potência mais altas permitem diâmetros de furo maiores e materiais mais duros. A velocidade do spindle afeta o acabamento do furo e a vida útil da ferramenta – a perfuração em alumínio requer 6.000-12.000 RPM, enquanto o aço precisa de 1.500-4.000 RPM para evacuação de cavacos ideal.
A força de empuxo determina a profundidade máxima de perfuração em uma única passagem. Máquinas padrão fornecem 5.000-8.000N de empuxo, suficientes para furos com profundidade de até 3x o diâmetro. A perfuração de furos profundos além de 5x o diâmetro requer máquinas especializadas de alto empuxo com capacidade de 12.000-15.000N. Ciclos de perfuração em picadas quebram lascas em furos profundos, mas aumentam o tempo de ciclo em 20-30%.
O tipo de porta-ferramentas impacta a precisão de perfuração e o tempo de troca. Os porta-ferramentas BT40 são adequados para perfurações gerais de até 32 mm de diâmetro. Os porta-ferramentas BT50 ou HSK-A63 fornecem maior rigidez para perfurações de grande diâmetro acima de 40 mm. Sistemas de pinça de troca rápida reduzem o tempo de troca de ferramentas de 30 segundos para 5 segundos, mas custam mais do que os porta-ferramentas padrão.
Requisitos de Capacidade de Rosqueamento
A brocação rígida sincroniza a rotação do eixo principal com a alimentação do eixo Z para manter um passo de rosca preciso. Isso elimina suportes de broca de compressão e produz uma profundidade de rosca consistente em furos cegos. Máquinas sem brocação rígida requerem suportes flutuantes que adicionam uma variação de profundidade de rosca de 0,1 a 0,2 mm. A brocação rígida também permite velocidades de brocação mais altas – até 2.000 RPM em alumínio contra 800 RPM com suportes flutuantes.
O tamanho máximo de rosca depende do torque do spindle em baixa velocidade. Uma máquina classificada para roscas M20 em aço geralmente lida com M24 em alumínio ou M16 em aço inoxidável. Os requisitos de torque dobram para cada grau de dureza do material. As brocas de rosca requerem 30% mais torque do que as brocas de corte, mas produzem roscas mais fortes em tubos de parede fina.
A precisão do passo da rosca depende da resolução do encoder e da resposta do servo. Máquinas padrão alcançam um erro de passo de 0,02 mm em um comprimento de rosca de 25 mm. O ataque de alta precisão para aplicações aeroespaciais ou conexões hidráulicas requer uma precisão de passo de 0,01 mm, exigindo encoders de maior resolução e laços de servo mais rápidos.
A evacuação de cavacos torna-se crítica na execução de roscas em furos cegos. O resfriamento pelo fuso a uma pressão de 20-40 bar remove os cavacos de furos com profundidade maior que 2x o diâmetro. Máquinas sem resfriamento pelo fuso limitam a execução de roscas em furos cegos a uma profundidade de 1,5x o diâmetro. Condutores de rosca com flautas espirais ajudam na evacuação de cavacos, mas reduzem a resistência da rosca em 10-15%.
Envelope de Trabalho e Manuseio de Peças
O envelope de trabalho da máquina deve acomodar sua maior peça mais a folga do dispositivo de fixação. Máquinas verticais padrão oferecem deslocamento no eixo X de 600-1000 mm, no eixo Y de 400-600 mm e no eixo Z de 400-500 mm. Adicione 100 mm a cada eixo para folga do dispositivo de fixação e da ferramenta. Máquinas horizontais proporcionam um deslocamento maior no eixo X, de até 2000 mm, para processamento de perfis.
A capacidade de carga da mesa afeta o design da fixação e a fixação da peça. Uma mesa de 500kg suporta a maioria das peças de alumínio e aço com até 800mm de comprimento. Castings pesados ou fixações de múltiplas peças requerem mesas com capacidade de 1000kg. As classificações de carga dinâmica determinam a aceleração e as forças de corte – tipicamente 50% da classificação estática.
A precisão de posicionamento da peça depende dos sistemas de acionamento de eixos e dispositivos de feedback. Acionamentos com parafusos de esferas alcançam uma precisão de posicionamento de 0,01 mm com escalas lineares. Motores de acionamento direto melhoram para 0,005 mm, mas custam 40% a mais. A compensação térmica mantém a precisão em variações de temperatura de 10°C, comuns em ambientes de produção.
Os trocadores automáticos de ferramentas reduzem o tempo de preparação entre as operações. Os magazines de 20 ferramentas lidam com a maioria dos trabalhos de perfuração e roscagem. Peças complexas com vários tamanhos de furo precisam de uma capacidade de 30-40 ferramentas. O tempo de troca de ferramenta para ferramenta varia de 2,5 segundos para trocadores de tambor a 6 segundos para magazines em cadeia. Cada segundo economizado equivale a um ganho de produtividade de 2-3% em peças de ciclo curto.
Comparação das Capacidades da Máquina
| Especificação | Nível de Entrada | Média-Baixa | Alto Desempenho |
|---|---|---|---|
| Velocidade do Spindle | 6.000 RPM | 10.000 RPM | 15.000 RPM |
| Potência do Fuso | 5,5 kW | 11 kW | 18,5 kW |
| Tapping Rígido | Opcional | Padrão | Avançado com reversão |
| Furação Máxima (Aço) | 20mm | 32mm | 45mm |
| Max Tapping (Aço) | M16 | M24 | M30 |
| Precisão de Posicionamento | ±0,02mm | ±0,01mm | ±0,005mm |
| Repetibilidade | ±0,01mm | ±0,005mm | ±0,003mm |
| Ferramentas de Armazenamento | 16 ferramentas | 24 ferramentas | 40 ferramentas |
| Refrigeração através do fuso | Não | Opcional | Padrão 40 bar |
| Faixa de Preço Típica | $45.000-70.000 | $80.000-150.000 | R$180.000-350.000 |
Máquinas de nível básico são adequadas para oficinas que processam materiais padrão com requisitos de precisão moderados. Sistemas de médio alcance equilibram capacidade e custo para fabricação produtiva. Máquinas de alto desempenho justificam seu preço elevado para fornecedores de nível 1 das indústrias aeroespacial, médica ou automotiva que exigem máxima precisão e produtividade.
Considerações sobre Software e Programação
A compatibilidade do software CAM determina a eficiência da programação. As máquinas que aceitam código G padrão funcionam com qualquer sistema CAM. Formatos proprietários o prendem a fornecedores de software específicos. A programação conversacional na máquina reduz a configuração de trabalhos simples de 30 minutos para 5 minutos, mas carece de otimização para peças complexas.
Os ciclos de rotina simplificam operações comuns. O G81 para furamento padrão, G84 para roscagem rígida e G83 para furamento em picadas cobrem 80% das operações de furação. Ciclos avançados como o G84.2 para roscagem rígida com reversão sincronizada reduzem o tempo de ciclo em 15% em furos passantes. A programação de macro personalizada permite operações especializadas, mas requer programadores qualificados.
O software de simulação evita falhas e otimiza programas. Simuladores integrados verificam caminhos de ferramentas e detectam colisões. Simuladores externos como o Vericut oferecem uma análise mais detalhada, incluindo previsão de força de corte e estimativa de desgaste da ferramenta. A simulação adiciona de 10 a 15 minutos à programação, mas previne horas de inatividade da máquina devido a falhas.
A conectividade de rede permite o monitoramento remoto e a transferência de programas. Conexões Ethernet possibilitam transferência direta de arquivos CAM para a máquina. Opções de WiFi oferecem flexibilidade, mas sofrem interferência em ambientes de produção. Protocolos da Indústria 4.0, como o OPC-UA, permitem que sistemas de monitoramento de produção acompanhem a utilização da máquina e prevejam necessidades de manutenção.
Ferramentas e Consumíveis
A seleção de ferramentas de corte afeta a qualidade do furo e o custo de produção. As brocas de metal duro duram de 5 a 10 vezes mais do que as de HSS em alumínio, mas custam 3 vezes mais. As ferramentas revestidas prolongam a vida útil em 30-50% no aço. As brocas com refrigeração interna melhoram a evacuação de aparas e permitem taxas de avanço 50% mais altas. Orce de $5.000 a $10.000 para o inventário inicial de ferramentas, com base na mistura de materiais.
A qualidade da rosca impacta diretamente a consistência das roscas. As brocas de alta qualidade produzem roscas de Classe 2B de forma consistente. As brocas moldadas criam roscas mais fortes, mas requerem 20% mais torque. As brocas de ponta espiral se destacam em furos passantes, enquanto os designs de flauta espiral lidam melhor com furos cegos. As brocas de formação de rosca eliminam aparas, mas funcionam apenas em materiais dúcteis com dureza abaixo de 35 HRC.
O desvio do porta-ferramenta afeta a precisão da posição do furo. Os mandris ER padrão fornecem um desvio de 0,01 mm a uma projeção de 3x diâmetro. Os suportes hidráulicos melhoram para 0,003 mm, mas custam 5 vezes mais. Os suportes de ajuste térmico oferecem a melhor rigidez para perfuração profunda, mas requerem equipamentos de aquecimento especiais. Os suportes de encolhimento a calor equilibram desempenho e conveniência para a maioria das aplicações.
O tipo de líquido de corte influencia a vida útil da ferramenta e o acabamento da superfície. Líquidos de corte solúveis em água são adequados para perfuração e rosqueamento gerais. Líquidos de corte sintéticos melhoram a vida útil da ferramenta em 20-30% em materiais difíceis. A lubrificação em quantidade mínima (MQL) reduz os custos de líquido de corte em 70%, mas exige entrega através do fuso. O monitoramento da concentração do líquido de corte mantém uma mistura consistente de 7-9% para desempenho ideal.
Requisitos de Manutenção e Serviço
Os cronogramas de manutenção preventiva determinam a confiabilidade da máquina. As verificações diárias incluem o nível do líquido de arrefecimento, a pressão do ar e o reservatório de lubrificação da guia. As tarefas semanais abrangem os ciclos de aquecimento do spindle e a limpeza do magazine de ferramentas. A manutenção mensal inclui verificações de folga e substituição de filtros. O serviço anual requer verificação do desvio do spindle e alinhamento do parafuso de esferas.
A vida útil dos rolamentos do fuso depende das condições de operação. Rolamentos padrão duram de 10.000 a 15.000 horas a 70% da classificação de velocidade. Operações em alta velocidade acima de 10.000 RPM reduzem a vida útil dos rolamentos para 6.000 a 8.000 horas. Rolamentos de cerâmica aumentam a vida útil em 40%, mas custam três vezes mais que os rolamentos padrão. O monitoramento de vibrações detecta desgaste nos rolamentos antes da falha.
As opções de contrato de serviço variam de suporte básico por telefone a cobertura completa no local. Os contratos básicos cobrem diagnóstico remoto e descontos em peças. Os contratos padrão adicionam visitas trimestrais de manutenção preventiva. Os contratos premium incluem todas as peças, mão de obra e tempos de resposta garantidos. Os custos do contrato normalmente variam de 5 a 8% do preço de compra da máquina anualmente.
A disponibilidade de peças de reposição afeta o tempo de operação da produção. Itens comuns de desgaste, como vedações, filtros e correias, devem ser estocados localmente. Peças críticas, incluindo drives servo e rolamentos de spindle, evitam paradas prolongadas. Máquinas chinesas podem ter prazos de entrega mais longos para componentes proprietários. Marcas européias e japonesas normalmente garantem disponibilidade de peças por 10 anos.
Análise de Custos e Cálculo de ROI
O investimento total em máquinas vai além do preço de compra. Os custos de instalação somam de $3.000 a $8.000 para potência, fundação e montagem. O treinamento custa de $2.000 a $5.000 por operador. A manutenção anual é, em média, 5% do preço de compra. Ferramentas e gabaritos costumam equivaler a 20-30% do custo da máquina. O consumo de energia a $0,10/kWh adiciona de $8.000 a $12.000 por ano para operação em dois turnos.
A capacidade de produção determina o período de retorno. Uma máquina que produz 50 peças por hora com um lucro de $2 por peça gera um lucro anual de $200.000 em dois turnos. Isso proporciona um retorno de 18 meses sobre um investimento de $150.000. Peças de maior valor ou maior automação reduzem o retorno para 12 meses. Uma menor utilização estende o retorno além de 24 meses.
As economias de mão de obra justificam as características de automação. A medição automática de ferramentas economiza 5 minutos por configuração. Sistemas de sonda reduzem o tempo de configuração em 50% em fixações complexas. Troca de pallets permite operação não tripulada durante pausas, adicionando 2 horas de produção diária. Cada recurso de automação geralmente se paga em 6-12 meses em operações de dois turnos.
As melhorias de qualidade proporcionam um ROI oculto. A redução de sucata devido a uma melhor precisão economiza 2-3% nos custos de material. A qualidade consistente da rosca elimina a necessidade de retrabalho. Ciclos de produção mais rápidos reduzem o estoque em processo em 30%. A satisfação do cliente proveniente da entrega pontual e consistência na qualidade impulsiona o crescimento de negócios repetidos.
Critérios de Avaliação de Fornecedores
A reputação do construtor de máquinas indica a qualidade do suporte a longo prazo. Fabricantes estabelecidos como DMG Mori, Mazak e Haas oferecem redes de serviço globais. Construtores regionais oferecem preços competitivos, mas podem não ter suporte internacional. Fabricantes chineses como a DOBEMY equilibram custo e capacidade para aplicações padrão. Pesquise avaliações de usuários e visite clientes de referência antes de decidir.
A disponibilidade de suporte local impede paradas prolongadas. Revendedores a menos de 200 km oferecem serviço no mesmo dia para problemas críticos. Áreas remotas podem aguardar 2-3 dias pela chegada do técnico. Alguns fornecedores oferecem serviços de diagnóstico remoto, reduzindo visitas no local em 60%. Avalie as garantias de resposta ao serviço e a expertise do técnico para sua aplicação.
O suporte de engenharia de aplicação ajuda a otimizar processos difíceis. Fornecedores experientes oferecem recomendações de parâmetros de corte e assistência no design de fixações. Eles realizam estudos de tempo que comprovam estimativas de tempo de ciclo. Bons fornecedores oferecem desenvolvimento de processos durante a execução da máquina. Essa experiência se torna valiosa para materiais desafiadores ou trabalhos com tolerâncias apertadas.
A estabilidade financeira garante a disponibilidade de peças e serviços a longo prazo. Solicite demonstrações financeiras ou relatórios de crédito para fornecedores menores. Verifique há quanto tempo eles representam a marca da máquina. Verifique o investimento em estoque de peças. Revendedores estáveis mantêm peças de reposição comuns e têm pessoal de serviço treinado. Fornecedores instáveis podem desaparecer, deixando você sem suporte.
Tendências Futuras em Tecnologia
A integração da automação torna-se padrão em vez de opcional. Robôs colaborativos carregam e descarregam peças sem jaulas de segurança. Sistemas de visão verificam a presença e a orientação das peças. A detecção automática de quebra de ferramentas impede desperdícios devido a ferramentas quebradas. Esses recursos adicionam 20-30% ao preço base, mas melhoram a eficácia geral do equipamento em 15-25%.
A manutenção preditiva reduz o tempo de inatividade não planejado em 40%. Sensores de vibração detectam o desgaste de rolamentos meses antes da falha. O monitoramento de temperatura previne erros de crescimento térmico. A análise de óleo prevê a necessidade de substituição da bomba hidráulica. A análise baseada em nuvem compara o desempenho da sua máquina com instalações semelhantes em todo o mundo.
A integração da manufatura aditiva permite a produção híbrida. Algumas máquinas agora combinam capacidades de perfuração, roscagem e impressão 3D. Isso permite adicionar bosses ou roscas a peças impressas. As aplicações de reparo incluem a adição de material a dispositivos desgastados. Máquinas híbridas custam 50% a mais, mas consolidam múltiplos processos.
Os requisitos de sustentabilidade impulsionam melhorias na eficiência. Novas máquinas consomem 30% menos energia através de acionamentos regenerativos e hidráulica otimizada. A lubrificação em mínima quantidade reduz a disposição de coolant em 80%. Sistemas de briquetagem de aparas melhoram o valor de reciclagem em 20%. A conformidade ambiental se torna um fator de seleção de fornecedores para muitas empresas.
Pronto para selecionar a máquina CNC de perfuração e rosqueamento certa para sua produção? Entre em contato com a DOBEMY com suas necessidades específicas, incluindo tipos de materiais, tamanhos típicos de furos, especificações de rosca e volumes de produção mensais. Nossos engenheiros de aplicação recomendarão a configuração de máquina ideal para as necessidades da sua fábrica.
