La scelta del mandrino ti lega a un sistema di portautensili per anni. Scegli la dimensione del conico sbagliata e affronti costosi adattamenti o colli di bottiglia nelle prestazioni. La decisione tra portautensili BT30 e BT40 determina il limite di velocità della tua macchina, la rigidità di taglio e il costo totale di proprietà. Questa guida analizza le differenze tecniche affinché tu possa abbinare il sistema giusto alle tue esigenze di produzione.

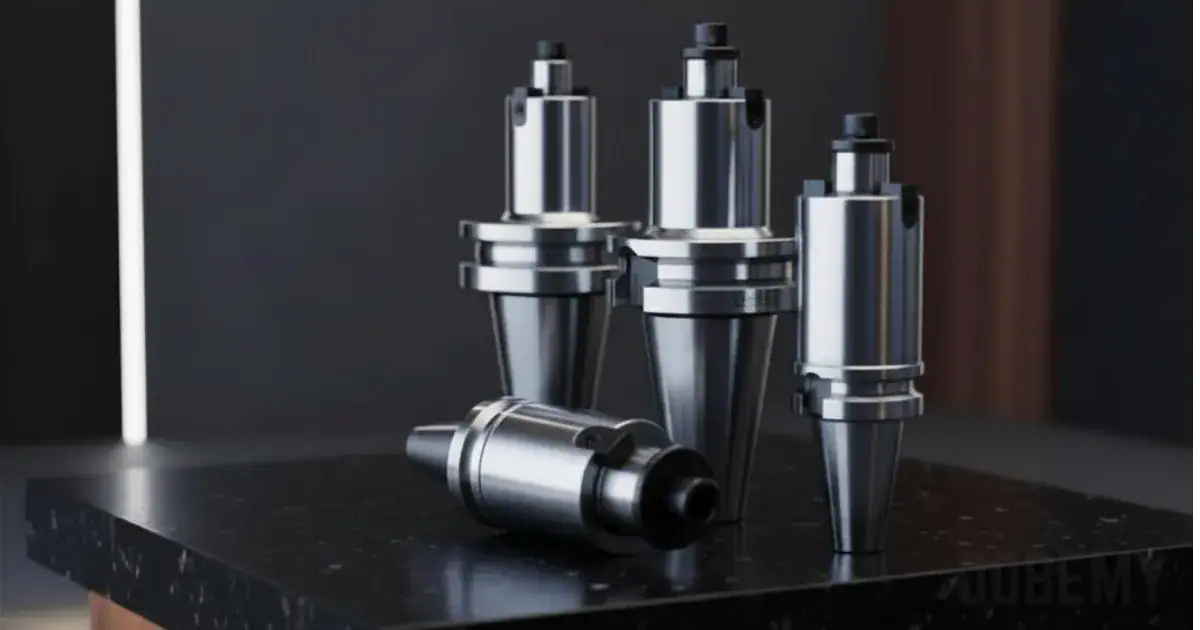

Comprendere i fondamenti del portautensili BT
I portapunte BT utilizzano un rapporto di cono 7:24. Questo design ha avuto origine in Giappone ed è diventato lo standard globale per i centri di lavorazione verticali. L’angolo del cono offre un allineamento auto-centrante durante il cambio degli utensili.
Il numero dopo “BT” indica la dimensione del conico. BT30 ha un diametro del calibro di 31,75 mm. BT40 misura 44,45 mm. Questa differenza di dimensioni influisce su tutto, dai limiti di velocità del mandrino alla capacità di forza di taglio.
Entrambi i sistemi utilizzano un pomello di ritenzione (perno di trazione) per il bloccaggio. La barra di trazione tira il portautensile nel cono del mandrino. Un pre-carico adeguato garantisce concentricità e previene micro-movimenti durante la lavorazione.
Differenze Dimensionale Chiave
I portaholder BT30 pesano mediamente tra 0,8 e 1,2 kg. I portaholder BT40 variano da 1,5 a 2,5 kg. Questa differenza di massa influisce direttamente sulla velocità di cambio utensile e sull’accelerazione del mandrino.
Il diametro della flangia differisce anche. Le flange BT30 misurano 46mm. Le flange BT40 raggiungono 63mm. Flange più grandi richiedono tasche per il magazine degli utensili più larghe e distanze di movimento dell’braccio più lunghe.
BT30 vs BT40 Portautensile: Compromessi tra Velocità e Rigidità
La velocità del mandrino e la rigidità di taglio si trovano agli estremi opposti di uno spettro. BT30 eccelle nelle applicazioni ad alta velocità. BT40 domina le operazioni di taglio pesante. Il materiale del tuo pezzo e gli obiettivi di tempo ciclo determinano la scelta ottimale.
Confronto della Massima Velocità del Mandrino
Gli mandrini BT30 raggiungono comunemente 12.000–24.000 RPM. Alcune varianti ad alta velocità arrivano a 30.000 RPM. La massa del cono più piccola riduce le forze centrifughe ad alte velocità di rotazione.
I mandrini BT40 di solito raggiungono un massimo di 8.000–15.000 RPM. I mandrini premium a trasmissione diretta possono arrivare a 18.000 RPM. Oltre queste velocità, il cono più grande crea vibrazioni e usura dei cuscinetti eccessive.
Per la lavorazione dell’alluminio, il vantaggio di velocità del BT30 si traduce in velocità superficiali più elevate. Un frese ad estremità da 10 mm a 20.000 RPM raggiunge una velocità superficiale di 628 m/min. Lo stesso utensile in un mandrino BT40 a 12.000 RPM raggiunge solo 377 m/min.
Rigidità e Capacità di Forza di Taglio
L’area di contatto conico più grande del BT40 fornisce generalmente una maggiore rigidità rispetto al BT30, rendendolo più adatto per il taglio dell’acciaio, lavorazioni grezze più pesanti e strumenti di diametro più grande.
La superficie di contatto conico è uno dei fattori chiave dietro a questa differenza: BT40 offre un’area di contatto maggiore rispetto a BT30, il che migliora la resistenza alle vibrazioni e la stabilità della serratura.
Nella fresatura frontale con frese da 50 mm, il BT40 è generalmente la scelta più adatta per carichi di taglio più elevati, mentre il BT30 è meglio mantenuto in operazioni leggere a moderate per ridurre il rischio di vibrazioni. Man mano che la potenza di taglio e il diametro degli utensili aumentano, il BT40 offre solitamente prestazioni più stabili e un potenziale di rimozione del materiale superiore.
Scenari di Applicazione: Abbinare Supporti per Utensili alle Esigenze di Produzione
Diverse industrie preferiscono diverse dimensioni di cono. Comprendere questi modelli ti aiuta a confrontarti con operazioni simili.

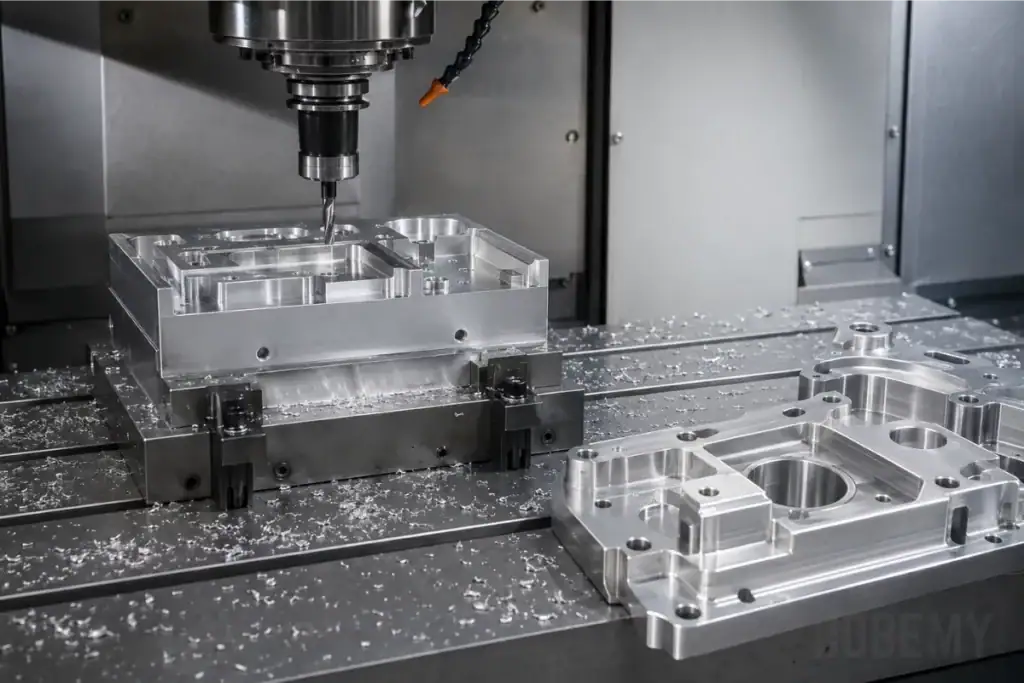

Applicazioni Ideali BT30
Le custodie elettroniche in leghe di alluminio si adattano perfettamente al BT30. Le pareti sottili, le caratteristiche piccole e le tolleranze strette traggono vantaggio da alte velocità di rotazione del mandrino. I tempi ciclo diminuiscono del 20-40% rispetto al BT40 su questi pezzi.
I componenti dei dispositivi medici utilizzano frequentemente macchine BT30. Piccoli impianti in titanio e parti di strumenti chirurgici richiedono finiture superficiali fini. Alte RPM con strumenti piccoli forniscono le finiture richieste di Ra 0,4–0,8 μm.
I contenitori dei sensori automobilistici e i corpi dei connettori si adattano perfettamente al punto dolce del BT30. Questi pezzi combinano leghe di alluminio o zinco con numerosi piccoli fori.
BT40 Applicazioni Ideali
Le basi dei stampi in acciaio richiedono rigidità BT40. Gli acciai per utensili P20 e H13 necessitano di passaggi di sgrossatura aggressivi. Il BT40 gestisce frese a faccia da 63 mm rimuovendo 3–5 mm di profondità di taglio senza vibrazioni.
I componenti strutturali aerospaziali specificano spesso il BT40. Le nervature delle ali in titanio e i setti in alluminio necessitano sia di rigidità per le operazioni di sgrossatura che di una velocità ragionevole per la finitura. Il BT40 fornisce questo equilibrio.
I componenti di attrezzature pesanti come i manifold idraulici si adattano al BT40. Questi blocchi in acciaio richiedono forature profonde e una grande filettatura. L’ultra rigidezza previene la deflessione degli utensili in fori profondi.
Zona di sovrapposizione: Dove Funziona Entrambi
I laboratori generali affrontano la scelta più difficile. Materiali e dimensioni dei pezzi mescolati rendono nessuna opzione perfetta. Considera la tua regola 80/20: quale materiale e dimensione del pezzo rappresentano l’80% del tuo lavoro?
Se la maggior parte dei pezzi è in alluminio sotto i 300 mm, orientati verso BT30. Se i pezzi in acciaio oltre i 200 mm predominano, scegli BT40.
Considerazioni sui costi e sull’infrastruttura
I sistemi di portautensili influenzano più del prezzo della macchina. L’inventario degli utensili, i costi di manutenzione e i requisiti di spazio a terra cambiano tutti in base alla dimensione del cono.
Confronto degli Investimenti Iniziali
| Fattore di costo | Sistema BT30 | Sistema BT40 |
|---|---|---|
| Prezzo della macchina (tipico) | $35,000–$80,000 | $55,000–$150,000 |
| Costo del portautensile (ciascuno) | $40–$120 | $60–$180 |
| Costo del mandrino a collet | $80–$200 | $120–$300 |
| Sostituzione dell’albero motore | $3,000–$8,000 | $5.000–$15.000 |
| Capacità del magazzino utensili | 16–24 strumenti tipici | 20–40 utensili tipici |
I fornitori cinesi offrono notevoli risparmi su entrambi i sistemi. Un centro di lavorazione verticale BT40 di produttori affermati costa il 40–60% in meno rispetto agli equivalenti giapponesi o tedeschi.
Investimento in Inventario degli Utensili
Una cella di produzione tipica necessita di 30-50 portautensili. Con una media di $80 per BT30 contro $120 per BT40, la differenza raggiunge $1,200-$2,000 per macchina. Moltiplicato per 10 macchine, i costi degli utensili diventano significativi.
I sistemi di pinze aggiungono un ulteriore livello. Le pinze ER32 si adattano alla maggior parte dei supporti BT30. Le pinze ER40 si adattano ai BT40. I set di pinze costano da $200 a $500 a seconda del grado di precisione e della gamma.
Costi di Manutenzione e Sostituzione
Gli mandrini BT30 funzionano più velocemente, quindi i cuscinetti si usurano più rapidamente. Aspettatevi ricostruzioni del mandrino ogni 15.000–25.000 ore in operazioni ad alta velocità. I mandrini BT40 spesso durano 25.000–40.000 ore sotto carichi normali.
L’usura del porta utensile segue schemi simili. I portautensili BT30 ad alta velocità subiscono più cicli termici. Le superfici coniche si degradano più rapidamente. Prevedere una sostituzione annuale del porta utensile del 5-10% nelle operazioni BT30 ad alto volume.
Lista di Controllo per la Selezione: Fare la Scelta Giusta
Utilizza questo approccio sistematico per abbinare le tue esigenze di produzione con il sistema di portautensili ottimale. Documenta le tue risposte prima di contattare i fornitori.
Processo di Valutazione Passo dopo Passo
- Elenca le tue 5 famiglie di parti principali per volume. Nota il materiale, la dimensione e le caratteristiche critiche per ciascuna.
- Calcola le velocità superficiali richieste. Utilizza le raccomandazioni dei produttori per ogni materiale. L’alluminio necessita tipicamente di 300–600 m/min. L’acciaio richiede 80–200 m/min.
- Determinare il diametro massimo dell’utensile. Se utilizzi regolarmente utensili di oltre 25 mm di diametro, il BT40 offre una stabilità migliore.
- Valuta i requisiti di profondità di taglio. Passaggi di sgrossatura pesante superiori a 3 mm in acciaio favoriscono la rigidità BT40.
- Valutare la sensibilità al tempo di ciclo. Se i secondi contano, i cambi utensile più rapidi e l’accelerazione del BT30 aiutano.
- Controlla l’inventario degli utensili esistenti. Standardizzare su una dimensione di cono in tutto il tuo negozio riduce la complessità.
- Considera la crescita futura. Cambierà il mix dei tuoi pezzi? Pianifica l’evoluzione della produzione nei prossimi 5 anni.
Matrice di Decisione
| Fattore | Scegli BT30 se… | Scegli BT40 se… |
|---|---|---|
| Materiale primario | Alluminio, ottone, plastica | Acciaio, ghisa, titanio |
| Intervallo del diametro dell’utensile | comune con cutter più piccoli | comune con taglienti più grandi |
| Strategia di taglio | Alta velocità, tagli leggeri | Velocità convenzionale, tagli pesanti |
Integrazione con i moderni sistemi CNC
La scelta dell’attacco utensile influisce su più di sole prestazioni meccaniche. I moderni controlli CNC e i sistemi di automazione interagiscono in modo diverso con ciascuna dimensione di conicità.
Confronto della Velocità di Cambio Utensile
I cambiatori di utensili BT30 raggiungono tempi chip-to-chip di 0,8–1,5 secondi. I portautensili più leggeri permettono movimenti più rapidi del braccio e un’accelerazione maggiore del mandrino. I centri di lavoro ad alta velocità, come il Brother TC-S2DN, utilizzano BT30 per questo motivo.
I cambiatori di utensili BT40 di solito necessitano di 1,5–3,0 secondi da truciolo a truciolo. I portautensili più pesanti richiedono meccanismi più robusti. Tuttavia, la differenza di tempo conta meno quando i cicli di taglio superano i 30 secondi.
Compatibilità con l’automazione
I sistemi di presettaggio degli utensili robotici gestiscono entrambe le dimensioni. Tuttavia, il peso più leggero del BT30 consente l’uso di robot più piccoli. Un robot con capacità di carico di 6 kg gestisce il caricamento degli utensili BT30. Il BT40 richiede spesso una capacità di oltre 10 kg.
I sistemi di identificazione degli utensili funzionano in modo identico. I chip RFID e i codici a matrice dati si adattano a entrambi i tipi di portautensili.
Tendenze nella Tecnologia degli Alberi Motore
I mandrini a trasmissione diretta aumentano le velocità BT30. I nuovi design raggiungono 30.000+ RPM con cuscinetti in ceramica. Questi mandrini sono adatti per la micro-lavorazione e la finitura ad alta velocità.
I mandrini BT40 beneficiano anche della tecnologia dei cuscinetti migliorata. I moderni cuscinetti a contatto angolare gestiscono in modo affidabile 18.000 RPM. Questo riduce il divario di velocità per le applicazioni a medio carico.
I sistemi HSK (taper ad gambo cavo) competono con entrambe le dimensioni BT. L’HSK-A63 offre rigidità di classe BT40 con un migliore bilanciamento ad alta velocità. Tuttavia, gli utensili HSK costano il 30-50% in più rispetto agli equivalenti BT.
Collabora con fornitori esperti
La decisione tra il porta utensile BT30 e BT40 influenzerà la vostra capacità di produzione per anni. Ricevere indicazioni esperte previene errori costosi. Su dobemy.com, aiutiamo gli acquirenti esteri a orientarsi in queste scelte tecniche.
Il nostro team fornisce specifiche dettagliate, raccomandazioni per l’applicazione e prezzi competitivi su centri di tappatura e perforazione CNC. Supportiamo i requisiti di marcatura CE per gli acquirenti europei e offriamo termini di spedizione FOB/CIF tramite i principali vettori come Maersk e MSC.
Contattare il nostro team tecnico per discutere le vostre esigenze specifiche di applicazione. Vi aiuteremo a selezionare il giusto sistema di portautensili e la configurazione della macchina per i vostri obiettivi di produzione.
