يعتمد المشترون من الخارج على ماكينات بنظام التحكم الرقمي التي تتوافق مع المعايير العالمية الصارمة. لا يزال العديد من المصنعين يقومون بإعداد الماكينات بالإعدادات الافتراضية. وغالبًا ما يعتمدون على افتراضات المواد المحلية ونطاقات التفاوت المسموح بها. هذه الخيارات عادةً لا تتوافق مع المعايير الغربية. لتجنب مشاكل الجودة، يجب على المشترين وضع مواصفات مخصصة لماكينات التحكم الرقمي باستخدام الحاسوب. يجب أن تفي هذه المواصفات بمعايير دقة ISO. ويجب أن تضمن أداءً مستقرًا في التصنيع الآلي. وهذا يساعد في الحفاظ على جودة القِطع ثابتة أثناء عمليات الإنتاج الطويلة.
This guide covers key specs international buyers need to check before production. It also shows how to set up machinery for global precision needs.
لماذا يحتاج المشترون من الخارج إلى مواصفات CNC مخصصة حسب الطلب
توقعات التحمل العالمية مقابل تقصير الموردين
Many CNC factories configure machines with tolerance ranges designed for general-purpose machining. These settings work for local workshops, but they often don’t meet the needs of European or North American buyers. They expect:
دقة تحديد المواقع على مستوى الميكرون (عادةً ± 0.005 مم أو أفضل)
ضوابط صارمة لقياس الأبعاد الهندسية والتسامح (GD&T)
إمكانية تكرار التحمل المستقر عبر نوبات الإنتاج المتعددة
يطلب المشترون الدوليون إمكانية التكرار – وليس الدقة التقريبية. فبدون مواصفات مخصصة، قد يقوم الموردون بتسليم الماكينات التي لا تفي بمتطلبات المشتري.
لماذا تفشل مواصفات الماكينات العامة في التصنيع عبر الحدود
نادراً ما تعكس أوراق المواصفات القياسية ظروف التشغيل الحقيقية. فهي تفشل لثلاثة أسباب:
تختلف معايير القياس حسب المنطقة. تستخدم معايير ISO و JIS و GB طرقًا فريدة من نوعها.
Machine calibration differs between markets — Factory calibration may not align with end-user conditions
المعلمات الافتراضية تعطي الأولوية للتكلفة على الدقة – تكوينات الميزانية تضحي بالدقة من أجل التوفير
قد لا تتمتع الماكينة التي تعمل بشكل جيد في متجر محلي بالدقة المطلوبة في مجال الفضاء أو الطب أو تصنيع الإلكترونيات الدقيقة.
المشاكل الشائعة الناجمة عن عدم تطابق المعايير
عندما تتباين المعايير العالمية وممارسات المصانع، يواجه المشترون:
أخطاء تحديد المواقع أثناء التصنيع الآلي المتزامن متعدد المحاور
العيوب السطحية الناجمة عن انحراف عمود الدوران أو عدم استقراره
أقطار تجويف غير متسقة بسبب التمدد الحراري غير المعوض
عمليات تدقيق فاشلة بسبب عدم وجود وثائق متوافقة مع معايير ISO
فهم مواصفات CNC الأساسية
دقة عمود الدوران والدوران واستقرار السرعة
يحدد المغزل جودة السطح النهائية ودقة الأبعاد. عادةً ما يحدد المشترون من الخارج:
الانحراف الشعاعي: ≤0.003 مم (3 ميكرومتر) عند وجه مستدق عمود الدوران
الانحراف المحوري: ≤0.002 مم (2 ميكرومتر) لتطبيقات الطحن الوجهي
ثبات السرعة: ثبات عدد الدورات في الدقيقة تحت الحمل مع التعويض الحراري النشط
توازن ديناميكي: G2.5 أو أفضل عند السرعة القصوى المقدرة للأدوات عالية السرعة
تؤثر هذه القيم بشكل مباشر على عمر الأداة واتساق تشطيب السطح والدقة الهندسية.
صلابة الماكينة والتحكم في الاهتزازات
يعطي المشترون العالميون الأولوية للماكينات ذات
قواعد من الحديد الزهر عالي الكثافة – ميهانيت أو ما يعادله لتخميد الاهتزازات
موجهات خطية دقيقة – THK، أو Hiwin، أو ما يعادلها مع شهادات التقدير
هياكل الأعمدة المقواة – تصميمات تقلل من الانحراف تحت أحمال القطع
تعمل الإطارات الصلبة على تقليل الرفرفة وإطالة عمر الأداة والحفاظ على الدقة عند تصنيع الفولاذ المقاوم للصدأ وسبائك التيتانيوم والفولاذ المقوى.

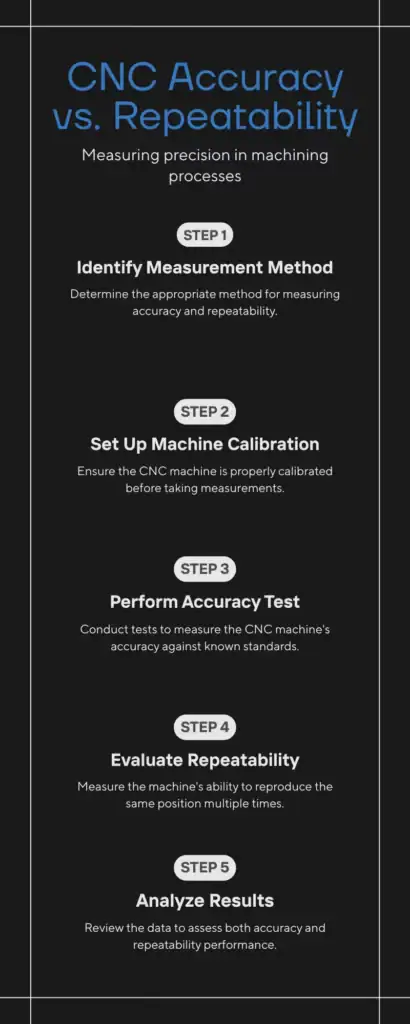

إمكانية تكرار المحور ودقة تحديد المواقع
تهيمن مواصفتان على قرارات الشراء:
| المواصفات | النطاق القياسي | نطاق عالي الدقة |
|---|---|---|
| دقة تحديد المواقع | ± 0.008 – 0.010 مم | ± 0.003-0.003-0.005 مم |
| التكرار | ± 0.005 مم | ± 0.002-0.003 مم |
Verify these values according to ISO 230-2. Use a laser interferometer and ensure controlled thermal conditions.
معايير واجهة الأدوات (BT، CAT، HSK)
تفضل الأسواق الدولية أنظمة مستدقة محددة:
| النوع المستدق | أفضل تطبيق | الخصائص الرئيسية |
|---|---|---|
| HSK-A | تشطيب عالي السرعة، عمل 5 محاور | Face-and-taper contact; superior high-RPM rigidity |
| HSK-E | تصنيع الألومنيوم والجرافيت آلياً | تصميم متماثل لسرعات تتجاوز 30,000 دورة في الدقيقة |
| BT/CAT 40 | الطحن العام، التخشين الثقيل | 7:24 taper; robust but limited above 12,000 RPM |
يؤدي اختيار مستدق غير مناسب إلى الإضرار بكل من الصلابة وكفاءة القطع.
أنظمة التحكم البيئي
يؤثر اختيار وحدة التحكم على البرمجة، وزمن الدورة، والتدريب:
Fanuc – معيار الصناعة مع دعم عالمي واسع النطاق
شركة Siemens (840D sl) – مفضلة للتكامل المعقد خماسي المحاور والصناعي 4.0
ميتسوبيشي – فعالة من حيث التكلفة، مع دعم قوي للسوق الآسيوية
Syntec/GSK – خيارات الميزانية للعمل المباشر ثلاثي المحاور
التفاوتات الدقيقة للأسواق العالمية
فئات التحمل الرئيسية
يتوقع المشترون الدوليون وثائق تتماشى مع:
ISO 2768-1 و -2 ISO 2768-1 و -2 – التفاوتات المسموح بها العامة (الفئات f، m، c، v)
ISO 230-1 حتى -7 – اختبار الدقة الهندسية للأدوات الآلية
ASME Y14.5 – رموز GD&T والمواصفات المرجعية للمسندASME Y14.5 – رموز GD&T والمواصفات المرجعية للمسند
متطلبات التحمل حسب التطبيق
أمثلة على تطبيق نطاق التحمل
± 0.002-0.005 مم: التجهيزات الدقيقة وتجاويف المحامل والصمامات الهيدروليكية
± 0.005-0.010 مم: المكونات الميكانيكية العامة، مجلات العمود
± 0.010-0.025 مم: الميزات غير الحرجة وأسطح التركيب
يجب على المشترين ذكر التفاوتات المسموح بها صراحةً لمنع حدوث نزاعات في التفسير.
التخصيص الخاص بالصناعة
تصنيع الآلات والأجهزة الطبية والفضائية
تتطلب هذه القطاعات:
مغازل عالية السرعة مع تعويض حراري نشط (أكثر من 30,000 دورة في الدقيقة)
انحراف عمود الدوران ≤0.002 مم تحت جميع الظروف
قابلية التكرار ± 0.002 مم لأعمال التيتانيوم والإينكونيل
استيفاء NURBS للأسطح المعقدة
For guidance on validating machines for these demanding applications, see our guide to factory acceptance testing and supplier validation.
تصنيع السيارات ذات الحجم الكبير
تحديد أولويات المشترين:
أداء تشغيل آلي عالي التغذية متسق
ثبات المحور على المدى الطويل عبر التشغيل ثلاثي النوبات
تغييرات سريعة للأدوات (أزمنة أقل من 2 ثانية من رقاقة إلى رقاقة)
معدلات إزالة مواد عالية للتخشين الشديد
الإلكترونيات ومكونات الألومنيوم
تؤكد المواصفات على:
- مغازل عالية السرعة (15,000 إلى 30,000 دورة في الدقيقة) مع أدوات HSK-E
- الحد الأدنى من الاهتزاز للتشغيل الآلي للجدار الرقيق
- القدرة على تشطيب السطح من 0.4 إلى 0.8 ميكرومتر Ra
قائمة التحقق من المواصفات للمشترين
أداء الماكينة:
دقة تحديد المواقع (قيم ISO 230-2 ISO 230-2 بالميكرومتر)
مواصفات التكرار (± ميكرومتر)
انحراف عمود الدوران والتعويض الحراري
الأدوات والتحكم:
حامل الأدوات القياسي (BT40، CAT40، HSK-A63، إلخ)
العلامة التجارية لوحدة التحكم والخيارات المطلوبة
سعة ATC ووقت التغيير
مكونات الحركة:
الشركة المصنعة للدليل الخطي ودرجته
فئة دقة اللولب اللولبي الكروي (ISO 3408)
الامتثال:
المعايير الكهربائية (CE، UL)
تقارير التفتيش المطلوبة
الخاتمة
تساعد المواصفات المخصصة باستخدام الحاسب الآلي المشترين في الخارج على تجنب مشاكل الجودة. كما أنها تضمن تلبية الماكينات لاحتياجات الإنتاج. عندما يحدد المشترون دقة عمود الدوران، وتفاوتات تحديد المواقع، ومعايير الأدوات، واحتياجات التوثيق في وقت مبكر، فإنهم يضعون توقعات واضحة. وهذا يساعد على تقليل النزاعات والتأخيرات أثناء التشغيل.
